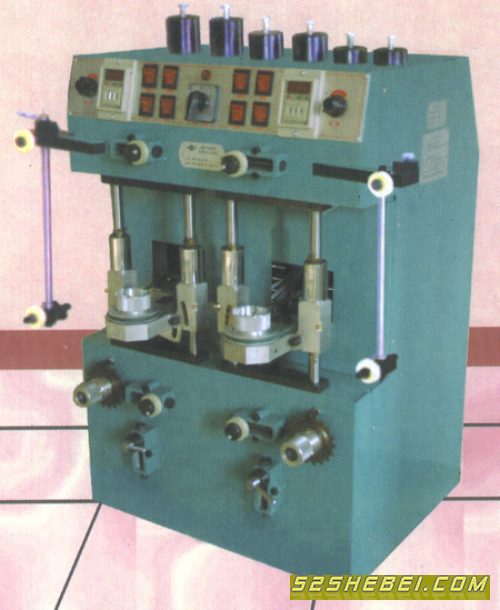

本机是一种用来定径和抛光钻石模子的高效率机器，它由两个独立驱动抛光装置组成，可以有效抛光直径小于或等于4mm的钻石或聚晶模。上、下可调挂线点及可调角度模盘的设置，更进一步扩大了该机的使用范围。
二、主要技术参数
加工模子孔径范围：0.03毫米—4.00毫米
被加工模子的模壳的最大直径：≤30毫米
模盘可调角度：≤30度
模盘转速为：1400转/分
可调冲程速度约：0—350次/分
模盘往复距离：50毫米
收线速度：约30毫米/分
三、工作原理及主要部件功能
1、工作原理
本机的工作原理是通过穿入模孔内的金属丝（上面涂有磨料）的上下往复运动和模盘带动模子转动来达到抛光模腔的目的。
2、主要部件功能
（1）模架—主要用于使模子作上下往复直线运动，冲程速度可由直流电机的无级变速来实现。
（2）模盘—主要用于固定模子和对模子的自动定中心，模盘带动模子作旋转运动。
（3）收丝轴—主要用于自动更新已用过的金属丝。、
四、安装
1、机器的安装必须平衡，放置该机的工作台须坚固。
2、通过电缆和插头把机器同220V、50HZ交流电源连接（须可靠接地）。
3、调整上、下可调挂线点至适当位置。
五、操作方法
1、清洁模腔
2、把烂好的线穿过模孔，再穿入盖帽然后把模子放在模盘上，把盖帽旋紧。
3、接好拉线加上适当配重。
4、把旋钮开关从位置“0”扳到位置“1”状态，红色指示灯亮（表明一台机器上左右二个装置同时处于待工作状态）。
5、把定时开关按到所需要的加工时间上。
6、先揿下开关“施转”，此时模盘转动。
7、再揿下开关“收丝”，此时拉丝盘开始运转把线绷紧。（若不采用自动收丝此工作可由紧丝座来完成）。
8、把事先配好的膏状钻石粉涂在加工线上。
9、然后揿下行程起动开关“振动”，在此同时揿下自动计时开关“定时”开始计时。
10、调节冲程旋钮“振速”把冲程调节到的需要的速度。
11、定时器自动切断电源表明一个加工循环的结束（不需定时器自动加工时，只要把开关“定时”关掉即可）。
12、如果需要重新定时，进行下一次的工作循环，只需打开“定时”开关，把定时器按到所需工作时间。
13、当模子加工完毕后，把总开关从“1”的位置旋到“0”的位置，此时一台机器上的二个装置的待工作状态全部停止。
14、清洗加工后的模腔除去钻石粉、垃圾及水份。
六、维护保养
1、每周一次把油脂加入冲程架上的油杯内。
2、所有的导向，滑动零部件都要经常保持清洁，切忌钻石粉的粘附。 |
