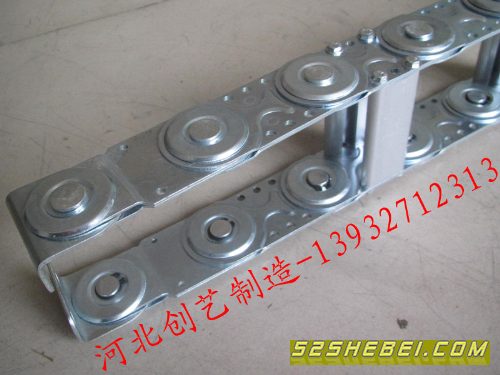

压缩不锈钢加热处理式重型钢铝拖链的主体是由链扳（优质钢板镀铬）支撑扳（挤拉铝合金）轴销（合金钢）等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链扳经镀铬处理外形效果新颖结构合理,灵巧强度高,钢性好不变形,安装方便,使用可靠,易拆装,这一点与新型拖链相似,尤其是采用高强度耐磨材料,合金铜为轴销,提高了产品的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间使用不变形,不下垂.链板的高度,也就是支撑板的高度,是由电缆最大直径决的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链.
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.
拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.
拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.
