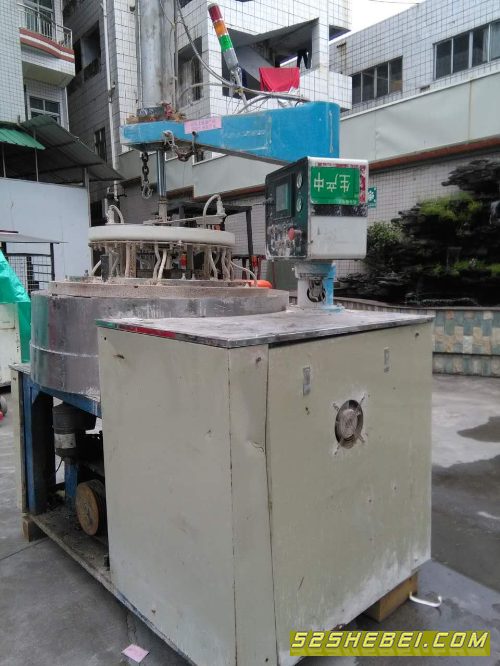

工厂低价转让 8台 8成新 15B 16
兰州瑞德双面抛光研磨机
产品用途:
本机适用于硅片、石英晶片、陶瓷片、砷化钾片及其它硬脆材料的双面精密研磨加工。
主要特点：
1. 变频器配合异步电机拖动，实现了软启动，软停止，调速稳定，冲击小。
2. 采用双电机同步拖动，太阳轮变速范围更广，能适应不同研磨工艺的要求。
3. 太阳轮与内齿圈同步抬升，满足了取放工件及调整游轮啮合位置的要求。
4. 上下研磨盘采用斜齿轮传动，提高了运转平稳性。
5. 采用PLC控制，压力采用电—气比例阀闭环反馈控制，压力等级设定更方便精确，操作简单易行，工作可靠稳定。
6. 本机应用人机界面（PT）采用人机界面终端（NT）显示与PLC控制，一方面显示运行参数，另一方面通过其触摸键调整设定各项工艺参数，主操作由普通键钮完成。
7. 造型及内部结构充分考虑了可靠性、实用性、互换性和操作和维修的方便性。
主要技术参数：
1、研磨盘尺寸： φ1112mm×φ380mm×50mm
2、游星片参数： 公制M=2 Z=212
英制DP12 Z=200
3、游星片数量： 5片
4、最大研磨直径： φ350mm
5、最小研磨厚度： 0.40mm/φ125mm
6、最大研磨厚度： 30mm
7、下研盘转速 0-50rpm
8、主电机： 11kW AC380V 1450rpm变频调速
9、副电机： 1.5kW AC380V 1400rpm
10、 砂泵参数： 1/4HP 380V
11、 气源： 0.5-0.6MPa
12、 外形尺寸： 2200mm×1600mm×2700mm
13、 质量： 约5600Kg
主机精度：
1. 下研盘端跳： 0.06mm
2. 研磨盘平面度： 0.025mm
3. 太阳轮径向跳动： 0.08mm
4. 齿圈径向跳动： 0.15mm
加工精度（四个修正轮修研后）：
1.修正轮修研后平行平面度： ≤0.004mm
2.加工件平面平行度： ≤0.0035/φ125mm
加工能力：
1.单片承片量： 17片/φ75mm 8片/φ100mm 5片/φ125mm
2.整盘承片量： 85片/φ75mm 40片/φ100mm 25片/φ125mm
欢迎来工厂看机 东莞市茶山镇增步卢边工业村新益大厦（宏诚光学）详情联系杨小姐 13723521401 18103045976
|
