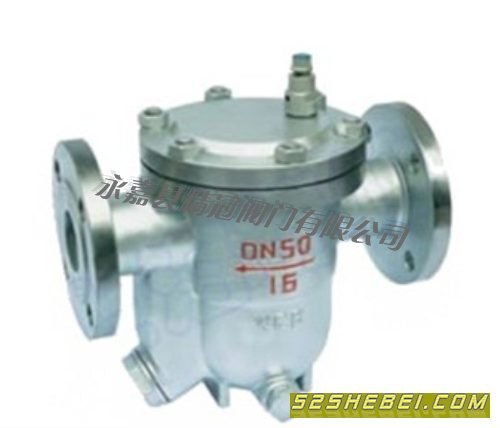

CS41H自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
能连续排水、性稳定、排水量大、漏水量小。
零部件材料：
阀体材料 铸铁、碳钢WCB、不锈钢304
阀盖材料 铸铁、碳钢WCB、不锈钢304
阀座球材料 不锈钢304
过滤网 不锈钢304
法兰连接外形尺寸： GB、JB
产品型号
Produstion Type 口径 尺寸Dimensions
DN L H D D1 D2 b f Z-φd
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B 15 195 195 95 65 45 14 2 4-φ14
20 195 200 105 75 55 14 2 4-φ14
25 215 225 115 85 65 14 2 4-φ14
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D 25 270 245 115 85 65 14 2 4-φ14
32 270 250 135 100 78 16 2 4-φ18
40 280 290 145 110 85 16 3 4-φ18
50 290 300 160 125 100 16 3 4-φ18
CS41H-16C、25C
CS41H-16F、25F 50 410 380 160 125 100 16 3 4-φ18
65 410 380 180 145 120 18 3 4-φ18
80 430 420 195 160 135 20 3 8-φ18
100 430 440 215 180 155 20 3 8-φ18
125 480 510 245 210 185 22 3 8-φ18
150 480 510 280 240 210 24 3 8-φ23
|
