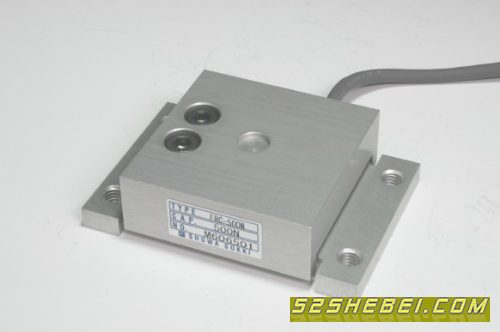

"FR"／ペダル踏力測定用ロードセル
【特長?用途】
?薄形?軽量タイプ（アルミ製）の踏力測定センサー
?負荷位置による出力変化が少ない
?優れた直線性（0.2 ％）
形式?外観寸法
形式名?寸法?質量（単位：mm）
形式名 定格容量 測定対象 A B C D E F G H I J 質量
FRA-100N 100 N アクセル 88 80 70 45 30 13.5 2.5 - - 4-Φ4 115 g
FRC-500N 500 N クラッチ 74 64 50 50 33 20 6 Φ8H8 1.5 4-M6 160 g
FRB-1KN 1 kN ブレーキ 84 74 60 55 38 25 6 Φ8H8 1.5 4-M6 550 g
FRB-2KN 2 kN ブレーキ 94 84 70 60 42 30 7 Φ8H8 1.5 4-M6 650 g
?※質量はケーブルを含みません。
?※H,I (ゴムパッド装着用はめ合い)寸法はご指定(標準／H=Φ8H8,I=1.5 mm)可能です。但し、アクセル用（FRA）は除く。
仕様?規格
許容過負荷 150 ％RC
定格出力 1 mV/V±20 ％(100 N)
1.5 mV/V±20 ％(500 N～2 kN)
直線性 0.2 ％RO
ヒステリシス 0.2 ％RO
繰り返し性 0.1 ％RO
推奨印加電圧 10 V 以内
許容印加電圧 15 V 以内
入力抵抗 400 Ω
出力抵抗 350 Ω
温度補償範囲 0～40 ℃
許容温度範囲 -10～50 ℃
零点の温度影響 0.1 ％RO/℃
出力の温度影響 0.05 ％/℃
ケーブル Φ 4 mm-4芯シールド3 ｍ、先端むき出し
?※ケーブル長さ変更およびコネクタ（NDIS規格）取付の対応可能。
?※負荷位置による出力変化は1％以内を保証。
