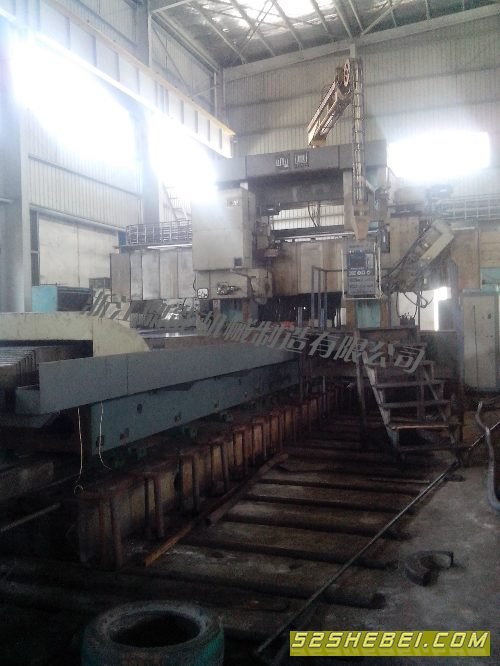

数控龙门平面导轨磨参数：
设备型号及产地：
型号：SZ16, 德国HECKERT公司
交货地：浙江温州（现货）
设备用途及参数：
1. 本机床主要用于机床导轨磨削（平面导轨、V型导轨、侧导轨、底面导轨、曲线、大平面及斜面导轨等）
2. 本机床虽然是二手机床但它的优点多，精度高、稳定性好、寿命长、吃刀量大、砂轮宽、钢性好、液压可摆角度砂轮修整器、等磨削效力高。
3. 本机床有足够的钢性和耐磨性：工作台进给采用横流静压导轨，磨头水平进给采用国际品牌INA德国公司全新的导轨滑块和本机原有永不磨损的镶钢导轨，全封闭的防护罩。
4. 本机床改造时采用的主要零部件：全新的导轨滑块德国INA公司，全新的电器柜、悬挂及法格8055系统。
5. 本机床具有完善的液压装置、润滑及滤清装置、冷却除屑装置、电器电子设备。
主要技术参数如下：
机床结构为龙门动梁滑枕式
龙门宽度1920mm
X轴7000mm
Y轴4200mm
Z轴1600mm
W轴（万能磨头400mm）
W轴（卧式磨头300mm）
工作台表面尺寸1600X6300mm,工作台加水槽尺寸1600X7500mm
此机床加工高度根据客户要求来定（因立柱和床身分体）
磨头结构及砂轮最大尺寸，卧式磨头一个，可以磨V型、斜面、平面，最大砂轮直径630X160mm,砂轮内孔为305mm,转速为960转/分钟。卧式可摆角度磨头最大砂轮直径为500X50mm,砂轮内孔为127mm,角度±45度，转速为0-1400转/分钟。
6. 机床精度：水平面内的直线度为0.003mm/m,垂直面内的直线度为0.003mm/m。
7. 进给速度：工作台进给量（X轴）15-30m/min
磨削最小单次进给量（W、Y轴）0.001mm
（W、Y轴）最大进给速度1.5m/min
8.电机功率：工作台进给电机功率45KW
卧式磨头电机功率16.5KW
万能磨头电机功率18.5KW
磨头水平进给及垂直进给功率4KW
9．工作台最大承重22吨，机床总重量约68吨
10.机床外形尺寸（长X宽X高）：14800X9980X5420mm
11.机床原有的说明书一份及电器说明书一份。
12.电器已经全部更新，此机床可现场试机保精度。 |
