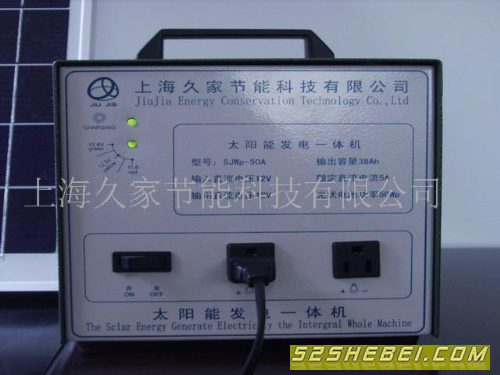

| 太阳能发电机,绿色能源.一次投资.终身受益.一、 概述：SJWP-220B型是基于高速单片DSP芯片或工业级微处理器设计的全数字式太阳能控制逆变器，具备比较完善的蓄电池充放电控制功能，能够输出纯净的正弦波电源，可满足偏远无电地区的通信、广播电视及家庭用电要求，具有自动化程度高、性能稳定、功能齐全、保护完善、维护更加简单等特点。该产品在整机的输入、输出控制和功率变换中实现了全数字化的设计，并很好的解决了模拟及数模电路设计的机器抗干扰能力弱、控制精度差、功耗大、产品一致性差等缺点。二、 主要功能及特点：1、 采用高速单片DSP芯片控制，性能更加稳定，大容量的FLASH存储技术，产品可进行在线及无成本的技术升级。2、 交流隔离反馈和高速PI调节控制，输出交流电压精确而稳定，加载和卸载更加可靠。3、 整机实现全数字化、自动化，蓄电池的充放电采用智能模糊显示技术，充放电控制精确、显示直观易为理解；4、 低功耗设计更加突显太阳能应用的重要性；5、 保护功能更加完善；具备过充、过放和过压保护、过载和短路保护、充电接反保护、蓄电池开路保护、过热保护（分级保护）；6、 特有的太阳能电池组件防盗和开路报警功能（选择项）；7、 蓄电池均衡充电模式（均充和浮充自动切换，选择项）；三、 主要技术指标及工作原理图：1、 工 作 方 式：SPWM 脉宽调制2、 波 型：纯正弦波3、 额定输入电压：24VDC4、 最高输入电压：≤50V5、 工作电压范围：21.6～32V6、 额定光伏功率：200Wp7、 额定输入容量：500VA8、 额定输出功率：400W9、 过载保护时间：10S/150％10、 输 出 电 压：22OVAC±3％11、 频 率：50Hz±1％12、 功 率 因 素：0.813、 波形失真率： ≤3％（线性负载）14、 欠压保护值： ≤21.6V（±1％）15、 充电保护值： 28.8V（±1％）16、 充电恢复值： 27.2V（±1％）17、 自动关机电压：≤21.6V或≥32V（±1％）18、 自动恢复电压：≤30V或≥24.6V（±1％）19、 使用环境温度：-25℃～50℃20、 使用环境湿度：0～92％21、 海 拔：≤5000米 |
