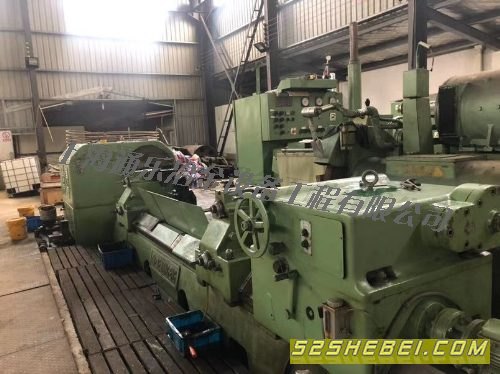

轧辊磨床主要参数
1.基本规格
1.1最大磨削直径：￠1000mm(￠1250mm)
1.2最小磨削直径：￠200mm
1.3中心高：690mm
1.4顶尖距：5000mm
1.5最大磨削长度：5000mm
1.6工件最大重量：15T
1.7床身总长：6000mm
2.头/尾架
2.1工件转速：60YRM
2.2尾架套筒移动量：40cm
2.3磨头电机：40千瓦
2.4头架电机：15千瓦
3.工作台
3.1工作台移动速度：0~3000YRM
3.2手轮-转移动量：0.5mm
4.砂轮（磨头）
4.1砂轮规格：￠750*750*305mm
4.2砂轮线速度（无极变频调速）10~40m/sec
4.3进给手轮-格移动量：0.01
4.4砂轮电机功率（三菱电机）：40千瓦
5.床身
静压床身底部贴塑，导轨接触面手工刮研
6.主轴
动静压磨头（主轴）高精度，高刚度，高负荷
7.电器
所有接触器开关、线路、调速器全新（西门子590调速器）
8.中高
最大中高1.2mm
9.加工精度
9.1圆度：0.0025mm
9.2纵截面直径一致性：0.008mm
9.3表面粗糙度：Ra 0.3um
10.加工方法
本机床适用于磨削圆柱形旋转工件、托磨 |
