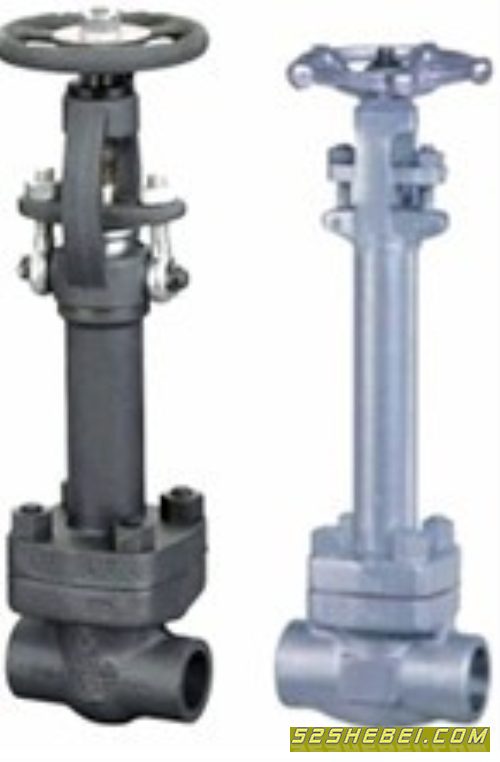

概述：低温锻钢闸阀
设计与制造标准：DZ61/41 H/X
●设计与制造：ANSIB16.34 API600 API602
●法兰尺寸：ANSIB16.5
●压力温度：ANSIB1.20.1
●结构长度：ANSIB16.10
●对焊连接尺寸：ANSIB16.11
●检验与试验：API598
安装尺寸及重量：
ANSI 150～800Lb
NPS 1/2 3/4 1 11/4 11/2 2
L 92 111 120 120 140 178
H 335 360 405 475 475 550
D0 125 125 160 160 180 200
Wt 7.1 9.4 13.5 15 17.8 28
ANSI 150Lb
NPS 1/2 3/4 1 11/4 11/2 2
L1 108 117 127 - 165 178
H1 335 360 405 - 475 550
D1 125 125 160 - 180 200
Wt1 6 8.7 11 - 18.5 21.6
ANSI 300Lb
NPS 1/2 3/4 1 11/4 11/2 2
L1 140 152 165 - 190.5 216
H1 335 360 405 - 475 550
D1 125 125 160 - 180 200
Wt1 7 9.4 12.5 - 20.1 24
ANSI 600Lb
NPS 1/2 3/4 1 11/4 11/2 2
L1 165 190.5 216 - 241 292
H1 335 360 405 - 475 550
D1 125 125 160 - 180 200
Wt1 8.0 11.1 13.4 - 22.6 26.8
锻钢低温闸阀 800Lb 标准材质细表
序号 零件名称 AStoASTM SStoASTM
LF2 LF3 F304(L) F316(L)
1 阀体 A350LF2 A350LF3 A182F304(L) A182F316(L)
2 阀座 A276420 A276410 A276304(L) A276316(L)
3 闸板 A350LF2 A350LF3 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A350LF2 A350LF3 A182F304(L) A182F316(L)
6 螺栓 A193B7 A193B7 A193B8 A193B8M
7 阀杆 A182F6 A182F6 A182F304(L) A182F316(L)
8 填料 柔性石墨 PTFE
9 销钉 A276420 A276 304
10 活节螺栓 A193B7 A193B16 A193B8 A193B8M
11 填料压套 A276410 A182F304(L) A182F316(L)
12 填料压板 A105 A182F11 A182F304(L) A182F316(L)
13 螺母 A1942H A1944 A1948 A1948M
14 阀杆螺母 A276420
15 润滑垫片 A473431
16 铭牌 SS
17 紧锁螺母 A1942H A1944 A1948 A1948M
18 手轮 A197
适用温度 ≥—40℃ ≥—101℃ ≥—196℃
|
