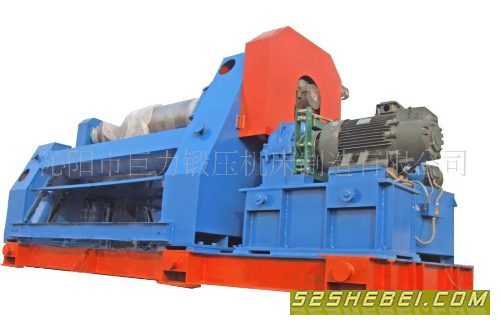

| W12NC—40×3000四辊卷板机的主要技术参数、用途及设备配置一、设备技术参数型号技术参数W12NC—40×3000最大卷板厚度40 mm最大卷板宽度3000 mm最大预弯板材厚度35 mm板材屈服极限245 MPa最大板宽时最小卷筒直径1600mm最大板厚最小可卷直径700mm工作辊直径（上辊）580mm工作辊直径（下辊）540mm侧辊直径410 mm卷板速度 约4m/min液压系统压力20Mpa主电机功率45KW YZR280S-8液压泵站电机11KW Y160m-4-B35外形尺寸6895×2700×3070mm整机重量约48880Kg设备价格（万元含17％税）78万 一、 结构概述：本机为四辊卷板机，上辊为主动辊，下辊和侧辊为从动辊，上辊位置固定、下、侧辊可升降移动，下侧辊的转动是靠板材和各辊间的摩擦力带动，四辊均选用调心滚子轴承，下辊和侧辊均由其两端油缸使其升降运动。上辊前侧轴承的翻转、复位靠油缸驱动，各辊轴承和油缸均装与左、右两侧的机架内，提高下辊的刚度，左右机架是四辊卷板机的主体，采用焊接结构，安装在整体焊接底座上，与主体尾部的主传动系统、液压系统构成整机，机器的各动作由电气集中控制，操作台操作。下侧辊的升降量数字显示。该四辊卷板机与对称三辊卷板机比较，它可以不借助其它设备模具，直接预弯板材端部，预弯的能力较其他设备为最大。该四辊卷板机上辊为主传动辊。由电机、制动器，通过减速机和安装在上工作辊上的大齿轮以每分钟约4米的线速度驱动上辊转动。本机的辅助传动为：下辊及两侧的升降、倒头的倾倒与复位，均采用液压传动，下辊及侧辊两端可同时升降，也可单独升降，下辊、侧辊的升降为保证其同步性，采用PLC控制，数字显示其同步精度为±0.2mm。三、主要工作系统组成1、液压系统（1）结构组成该机配有独立液压系统，整个液压系统设计合理，并配备高精度的吸油和回油过滤器，以保证系统油液的清洁度，工作可靠。液压系统的主要阀组均采用台湾北部精机的优质产品。液压管道接头均采用冶金用的快装接头，该接头有可靠的径向密封，无渗漏现象。泵、滤油器、马达、密封件均采用国内名牌厂家的产品，其性能先进、质量可靠。所有液压件进厂前均经过严格试验、筛选，做到提前消除故障隐患。系统管路布置整齐、方便操作、动作灵活，并有过载保护装置。2、电器系统电器系统主要由日本OMRON公司生产的智能型高速PLC部分与强电部分组成。PLC部分采用日本OMRON公司生产的智能型高速PLC与NT620—ST141彩色触摸式LCD显示屏，以及相应的输入输出模块。本配置在长期给各个用户配套过程中证明：具有抗能力强、使用寿命长，抗震、运行稳定等优点，适用于诸如潮湿、高温、振动、焊接、露天等工业环境。传感器采用高精度的11位绝对式光电编码器，以保证位置精度及实现各辊位置监控。强电部分主要器件均选用国内知名厂家性能好的产品，并具备寿命长、无故障时间长等特点。（2）系统主要技术指标系统工作电压为：380V， 50Hz； 环境温度为：―5～45℃相对湿度为：5％～85％ 传感器位移分辨率为0.055mm；显示精度为±0.1mm。（3）控制系统功能A、LCD系统可显示多种实时数据及卷板信息上辊两端绝对位置实时显示下辊两端绝对位置实时显示上辊两端倾斜量实时显示B、系统具有如下智能功能：人机对话可编程设定及输入功能故障自诊断显示及操作失误智能判别功能机床各部位监测逻辑处理及保护功能各运动部件软硬限位保护功能侧辊自动回归中位功能根据输入卷板信息，自动控制卷板步骤断电记忆功能：即当操作中途突然断电或卷板结束整机断电后因某种原因上下辊位置发生变化时，PLC系统能自动跟踪辊子位置，准确无误地显示出实际位置。（4）操作使用本系统操作台由日本OMRON公司生产的彩色触摸式LCD显示屏和按钮组成。该显示器集控制显示于一身，与PLC配合可进行信息显示、数字显示、编辑功能，具有多屏切换和实时控制功能，使操作更为简便。四、四辊卷板机涉及、制造、安装和验收标准JB/T8796—1998 卷板机、精度JB/T1829—1997 锻压机械通用技术条件GB17120—1997 锻压机械安全技术条件JB/T8609—1997 锻压机械焊接技术条件JB/ZQ4000.5 铸件通用技术条件JB/ZQ4000.9 装配通用技术条件JB/ZQ4000.10 涂装通用技术条件GB3766—1983 液压系统通用技术条件GB/T5226.1—1996 工业机械电气设备五、设备主要配置名称规格型号生产厂家工作辊上辊、下辊、侧辊南特、洛矿、太重工作辊端滑动轴承SF—2江苏恒益、无锡宏达主传动电机YZR系列电机山西、湖南、新乡液压泵CBF系列阜新或长江液压件厂液压阀组 台湾北部精机主油缸密封圈YX型密封圈沈阳凌空高压软管 开封PLC控制器C2000HX—CPU日本原装欧姆龙触摸显示器NT20S—ST日本原装欧姆龙光电编码器 长春光电研究所主要电器原件接触器、空气开关等天水213厂 我公司是中原地区规模最大的卷板机制造企业，目前最大的产能是W11NC-100×3200卷板机。液压数控式四辊卷板机是目前国产的一款技术含量最高的一机型。它涵盖了上辊万能式、弧线下调式等可预弯机型的所有优点，设备独特的四辊结构，可以强有力的保证设备最大卷制能力和预弯能力，PLC控制的设备的动作确保了工件的卷制精度。上辊万能式卷板机是最近几年来南方发展的一种机型，无论其卷制能力、预弯能力以及设备自身重量，均无法与四辊卷板机相比拟。而制造四辊卷板机又是我公司的生产强项，我公司严格按照原长治锻压机床厂的原图进行加工制造，其制造的科学依据十分成熟，多家企业曾使用我公司制造的此类产品，使用状况曾受到用户一致好评。水平下调式三辊卷板机也是一款性能非常优良的、可以预弯的机型，但制造大型卷板机时（如100mm以上产品）我们向用户重点推荐此类产品。 |
