5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。有45、65、95、125、180、225、250型，拖链宽度可按用户要求定做，弯曲半径从50-800之间。有三种支撑板的形式。（1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式（3）安装管缆的规格品种较多时，可选用支撑板——框架式 钢制拖链使用中必须注意几点：
.1.TLG和TL 型钢制拖链其使用行程最大为 40 米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的最大直径选择并应达到电缆直径的 10 倍，行程小的可相应选择较小的半径
2.钢铝拖链拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度，是由电缆最大直径决定的.

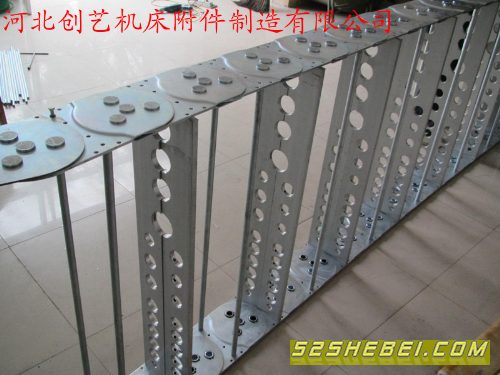

3.机床做最大限度运转时，如钢制拖链的宽度超过 300mm ，拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。TL系钢制拖链的主体是由链扳（优质钢板镀铬）支撑扳（挤拉铝合金）轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链扳经镀铬处理外形效果新颖结构合理，灵巧强度高,钢性好不变形，安装方便，使用可靠,易拆装，尤其是采用高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不下垂。
1.拖链可适应最大移动速度40米/分。
2．拖链在最大移动速度时，噪声声压级不大于68分贝。
3．拖链安全使用寿命不小于1 00万次（往复）。
钢制拖链，一般应用在机床机械等的电缆、油管、气管、水管、风管上，起牵引和保护作用。 钢制拖链的使用最早起源于德国，后来国内引用并创新结构。
现在的钢制拖链已经广泛使用在机床上，保护了电缆等也使机床整体看起来更美观。
拖链，矩形金属软管，防护套，波纹管、包塑金属软管都属于线缆防护产品。
钢制拖链根据使用环境和使用要求的不同分为桥式钢制拖链，全封闭钢制拖链，半封闭钢制拖链三种。
