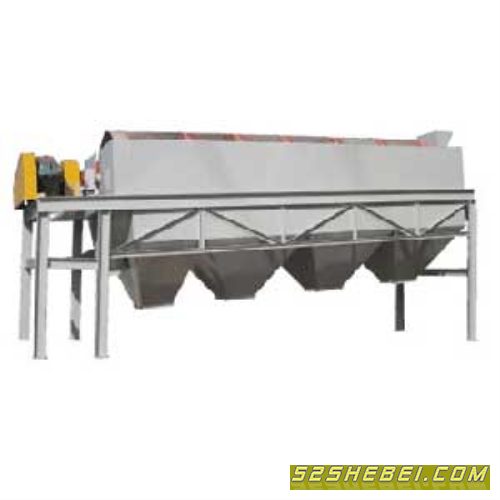

GT系列滚筒筛产品概述:
GT-系列滚筒筛是我公司为电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用筛分设备，它克服了圆振动筛和直线筛在筛分较湿物料时出现的筛网堵塞问题，提高了筛分系统的产量和可靠性，受到广大用户的一致好评。
滚筒筛是由六角形滚筒、机架、漏斗、减速器、电动机五个部分成。破碎的石料进入滚筒后， 靠滚筒旋转的离心力及跳汰作用来筛分物料。通过不同网目的筛网逐一筛出。不同规格的石料筛出后经漏斗落入皮带机送至成品料场。一方面随着滚筒转动而被筛选，靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动，通过不同网目的的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗，然后由人工运出或自流送往成品堆。
GT系列滚筒筛工作原理:
GT-系列滚筒筛机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒外圆的筛网排出，不合格的物料（筛上产品）经滚筒末端排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。
GT系列滚筒筛主要特点:
1.筛孔不易堵塞。
2.运行平稳，噪声较低。
3.结构简单，维修方便。
4.整机可靠性高，一次性投资较少。
5.采用特制筛网，筛分效率高，使用寿命长。
GT系列滚筒筛技术参数:
型号
简体规格(m)
简体倾角
简体转速(转/分)
筛孔尺寸(mm)
最大进料粒度(mm)
产量(m3/h)
电机功率(kw)
筛孔(2mm)
筛孔(20mm)
GTS820
Φ0.8X2
6°
32
2-20
网孔尺寸X2.5
7
30
3
GTS830
Φ0.8X3
6°
32
2-20
网孔尺寸X2.5
8
50
3
GTS1030
Φ1X3
6°
25
2-20
网孔尺寸X2.5
10
60
4
GTS1040
Φ1X4
6°
25
2-20
网孔尺寸X2.5
11
80
4
GTS1230
Φ1.2X3
6°
20
2-20
网孔尺寸X2.5
12
100
5.5
GTS1240
Φ1.2X4
6°
20
2-20
网孔尺寸X2.5
14
120
5.5
GTS1250
Φ1.2X5
6°
20
2-20
网孔尺寸X2.5
15
140
5.5
GTS1530
Φ1.5X3
6°
17
2-20
网孔尺寸X2.5
16
120
5.5
GTS1540
Φ1.5X4
6°
17
2-20
网孔尺寸X2.5
18
150
7.5
GTS1550
Φ1.5X5
6°
17
2-20
网孔尺寸X2.5
20
180
11
GTS1560
Φ1.5X6
6°
17
2-20
网孔尺寸X2.5
22
200
11
|
