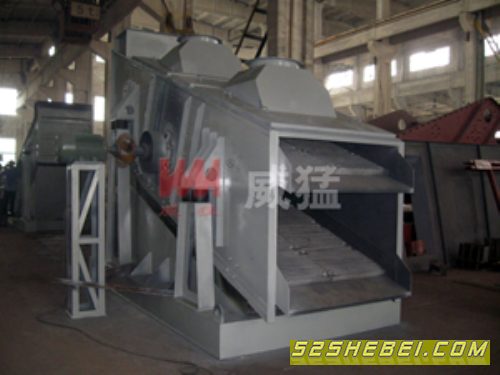

WYA型圆振动筛产品概述:
WYA型圆振动筛运动轨迹为圆，主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。该系列筛机采用目前国内最先进的环槽铆钉铆接，大游隙轴承油润滑振动器，具有结构简单，坚固耐用，噪声低，安装维修方便等特点。
WYA型圆振动筛特点:
1.环槽铆钉联接、结构先进，坚固耐用。
2.采用轮胎联轴器，柔性连接，运转平稳。
3.筛子横梁与筛箱采用高强度螺栓，结构简单，维修方便快捷。
4.结构先进、采用块偏心作为激振力，激振力强、电耗低、噪音小。
5.采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理最大。
6.振动器采用大游隙轴承，稀油润滑、噪声低、寿命长。另外部件通用性强，维修方便。
7.多种筛分辅助配置，更多地理解客户个性化的筛
WYA型圆振动筛结构:
WYA型圆振动筛由振动源、筛体、筛网、减振装置和底托组成，筛机侧板采用优质钢板制造而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。
分需求，满足不同行业的需求，达到最佳筛分目的。
WYA型圆振动筛工作原理:
WYA型系列圆振筛是利用普通电机外拖动振动器，使筛体沿激振力方向作周期性往复振动，物料在筛面上连续作圆运动，从而达到筛分目的。
WYA型圆振动筛技术参数:
型号 给料粒度
mm 处理量
t/h 双振幅
mm 配用电机 单点动负荷
N
最大动负荷
N 外形尺寸
长×宽×高（mm)
型号 功率Kw
WYA-1236 <200 70-250 Y160M-4 11 ±802 ±4008 3757×2364×2465
WYA2-1236 <200 70-250 Y160M-4 11 ±802 ±4008/ 3757×2364×2465
WYA-1536 <400 200-650 Y160M-4 11 ±931 ±4665 3757×2670×2437
WYA1-1536 <400 200-650 Y160L-4 15 ±931 ±4665 3757×2715×2437
WYA-1236 <400 250-750 Y160M-4 11 ±980 ±4900 3757×2975×2437
WYA2-1236 <400 250-750 Y160L-4 15 ±980 ±4900 3757×3020×2437
WYA-1236 <400 300-850 9-11 Y160L-4 15 ±928 ±4640 4331×3020×2700
WYA1-1236 <400 300-850 Y160L-4 15 ±928 ±4640 4331×3020×2700
WYA-1236 <400 400-950 Y160L-4 15 ±1392 ±6958 4904×3020×2943
WYA2-1236 <400 400-950 Y160L-4 15 ±1392 ±6958 4904×3020×2943
WYA-1236 <400 450-1150 Y180M-4 15 ±2889 ±14445 4945×3423×3501
WYA2-1236 <400 450-1150 Y180L-4 18.5 ±2889 ±14445 4945×3463×3501
WYA-1236 <400 550-1350 Y200L-4 22 ±2889 ±14445 6116×3619×3849
WYA2-1236 <400 550-1350 Y200L-4 30 ±2889 ±14445 6116×3619×3849
WYA-1236 <400 600-1400 Y200L-4 30 ±2889 ±14445 6091×3925×3846
WYA2-1236 <400 600-1400 Y200L-4 30 ±2889 ±14445 6091×3925×3846
说明：
1.处理量按物料散密度为1t/m3，最大网孔尺寸计算。
2.可根据用户要求进行特殊设计及现场设计。
YA型圆振动筛选用须知:
1.筛机分单层和双层，并有轻型和重型之分。
2.筛网结构有编织网、冲孔筛板。如果选用铁签式筛板可按要求设计。
3.双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时，应按要求设计。
4.电动机可安装在左侧或右侧，无特殊要求按安装图安装、供贷。
5.给料箱为选择件，用户如有要求，可供给料箱。
6.在选用时如有改变筛面倾角的要求，可另行设计。
7.基础螺拴由用户自备。
