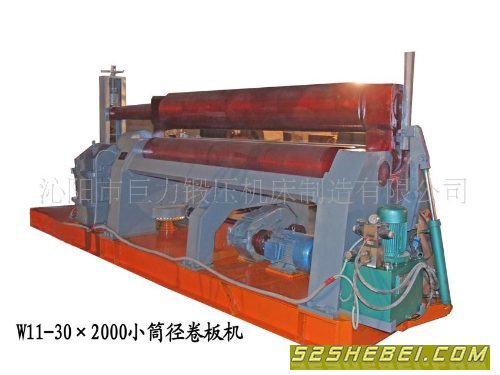

| W11-30×2000三辊对称式卷板机的主要技术参数、用途及设备配置一、设备技术参数 型号技术参数W11-30×2000最大卷板厚度(mm)30最大卷板宽度(mm)2000板材屈服极限(MPa)245工作辊直径（上辊）(mm)320工作辊直径（下辊）(mm)300两下辊中心距（mm）500卷板速度(m/min)约4.2液压系统压力（MPa）16电机功率(Kw)37kw 液压泵站电机3kw设备价格 (万元)18.5万 二、用途三辊卷板机是金属板材弯曲、校正机械，专用于金属板材的成型、弯曲工作，可以将板材弯卷成各种规格的筒型、弧型，设备装配有卷锥装备，可同时进行锥形工件的卷制。本机为三辊卷板机，上辊升降为机械传动，两下辊为主动辊，上辊前侧轴承体的翻转、复位靠油缸驱动完成。上辊升降由涡轮涡杆传动完成，确保其卷制过程中的稳定性，左右机架为该卷板机的主体，采用焊接结构，安装在整体焊接底座上，与主体尾部的主传动系统、液压系统构成整机。机械的各动作由电器集中控制，由操作台操作。该设备结构紧凑，工艺简单，可减轻工人的劳动强度，主传部分由电机制动器通过减速机和安置在工作轴上的分配箱以每分钟约4.2米线速度完成板材卷制。该设备为普通三辊卷板机,卷板过程中预留有直边,若能借助压力机首先完成板材端部预弯再进行卷制,则最适合卷制小筒径。三、供货范围1、机体2、电控部分3、液压装置4、次电机线路配件及必要的材料（电机线路控制柜到执行机构的接线）5、液压管件配件及必要的材料6、油漆7、标准备件8、技术资料（产品合格证、使用说明书、设备总装图、液压原理图、电气原理图、电气接线图与易损件图等）。四、三辊数控卷板机设计、制造、安装和验收标准JB/T8796-1998 卷板机、精度JB/T1829-1997 锻压机械通用技术条件GB17120-1997 锻压机械安全技术条件JB/T8609-1997 锻压机械机械焊接技术条件JB3623-84 锻压机械噪声测量方法JB/ZQ4000.5 铸件通用技术条件JB/ZQ4000.9 装配通用技术条件JB/ZQ4000.10 涂装通用技术条件GB3766-83 液压系统通用技术条件GB16754-1997 机械安全急停设计原则GB/T5226.1-1996 工业机械电气设备五、设备主要配置为满足用户对小筒径工件的卷制需求,根据我们以往生产经验，对设备的配置进行了如下改进，最大程度地增加其卷制能力，在卷制小筒径工件时，确保设备的安全运行：1、上辊材质为42Rrm锻件，并且做调质处理，调质后硬度可达HB值为220-260，两下辊材质为45#锻材，材料均由南京特钢生产，负责提供材质报告。2、主体两支架为钢板焊接件，钢板厚度不低于25mm，以确保卷制过程中的安全性。3、主减速机由铸铁改为铸造钢或钢板结构，为卷板时提供足够的扭力。4、涡轮为铜制涡轮，最大程度增加其抗磨性。4、升降丝杆为45#锻材，做调质处理。5、为减少磨擦，充分发挥设备的卷制能力，设备涡轮上方装置有压力轴承，在传动轴两侧已安装推力轴承。6、所有轴承位置均为耐磨铜套。7、设备采用液压自动卸板。8、电器集中控制，电器均采用长城电器或正泰电器。9、根据用户的特殊要求，可以在设备上加装：A、节电装置；B、干油多点润滑系统；C、特制的锥体卷制装置。 我公司是专业生产卷板机的厂家，已有数十年的生产历史，产品已行销全国各地。我公司产品具有结构合理，操作方便，价格合理，售后服务完善等诸多优点，设备的整机保修12个月，保修期内的非人为故障均由我公司免费提供零配件和技术服务，用户可以放心使用。 |
