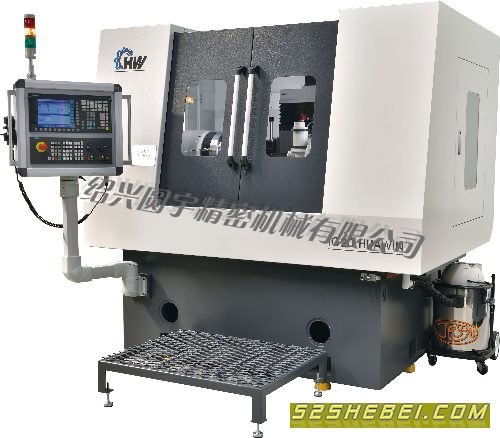

IG20 Internal Spline Grinding machine Spec.內栓槽磨床規格表
HUAWIN PRECISION LTD.
序 類 項目 規格 單位 備註
1 工件 最小栓槽內徑 Φ20 mm
最小.栓槽底徑 Φ25 mm
最小栓槽寬度 5 mm
最大工件旋徑 200 mm
2 滾刀 最大栓槽深度 5 mm
最大栓槽寬度 15 mm
最大栓槽長度 100 mm
栓槽數 1~10
2 行程 X軸行程 150 mm
Y軸行程 100 mm
4 Z軸行程 600 mm
3 工件主軸 額定扭矩 480 N.m
夾頭 空壓三爪夾頭 Φ250
4 砂輪主軸 功率 0.3 Kw
最高轉速 16500 r/min
5 機床電源總容量 <20 KVA
6 氣源要求 額定流量 30 L/min
氣源壓力 0.5 MPa
7 機床外型尺寸 2250x1700x2200 mm
（長×寬×高）
8 機床淨重 4500 kg
B:砂輪主軸 自動
C:工件軸 自動
X:進給軸 自動
Y:進給軸 自動
Z:進給軸 自動
|
