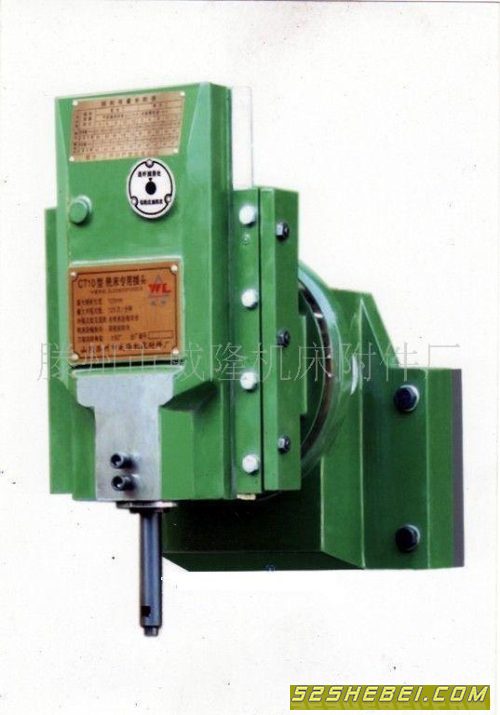

| 【CT10 / CT16型 铣床用插削头】作为铣床的一种特殊附件装于卧式铣床上，可使铣床既保持铣床的铣削功能又具备插削功能。可对中小型金属零部件的平面、斜面、盲孔键槽、沟槽、内键槽、方孔及多边形孔进行插削加工，配设分度装置可加工内花键孔及对称键槽，配设仿形机构还可加工形状复杂的曲面工件，如凸轮和扇形板等。专利号：ZL200620010020.8 项 目参 数最大插削长度（mm）100 / 160最大冲程次数（次/分钟）125冲程次数及变速级数与铣床卧轴转速及变数级数相同铣床卧轴转向正转（即同铣削转向）刀架回转角度±90°插刀刀杆中心至机床垂直导轨间距离（mm）315、330、380安装尺寸与铣床卧轴联接锥度ISO40、ISO50、MT4#铣床垂直导轨及角度矩形导轨；55°或60°燕尾导轨铣床垂直导轨宽度（mm）200、250、260、280、300、320铣床轴伸端定位盘直径（mm）130、140、165、190注：安装尺寸的数据仅供选择，其它尺寸亦可按用户需求订货。主要技术参数 |
