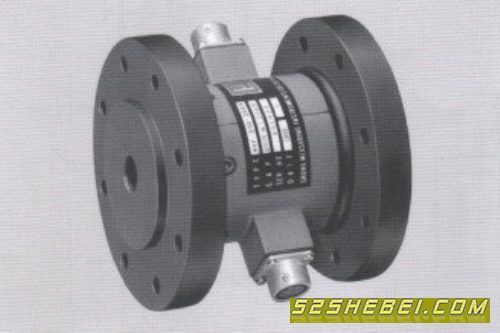

"MMF"／トルク?軸力変換器
【特長?用途】
?シンプルな構造のトルク?軸力変換器
?取付容易なフランジ付で材料試験機に最適
?相互干渉：3 ％以内（データ付）
?高容量対応（2 kN?m/200 kN）
形式?外観寸法
形式名?寸法?固有振動数?質量（単位：mm）
形式名 定格容量（トルク／軸力） A B C D E F G(g6) H(H7) J K 固有振動数（トルク／軸力） 質量
MMF-200-20KN 200 N?m/20 kN 104 70 15 4 5 135 45 45 75 110 570 Hz/1.9 kHz 4.1 kg
MMF-500-50KN 500 N?m/50 kN 132 80 24 4 5 170 50 50 89 135 520 Hz/1.8 kHz 9.1 kg
MMF-1K-100KN 1 kN?m/100 kN 174 110 30 4 5 185 50 50 89 140 500 Hz/2.8 kHz 13.6 kg
MMF-2K-200KN 2 kN?m/200 kN 225 135 43 4 5 250 50 50 89 200 320 Hz/2.4 kHz 32.1 kg
仕様?規格
許容過負荷 150 ％RC
定格出力 1 mV/V±1 ％
直線性 0.2 ％RO
ヒステリシス 0.2 ％RO
繰り返し性 0.1 ％RO
推奨印加電圧 10 V 以内
許容印加電圧 15 V 以内
入力抵抗 350 Ω
出力抵抗 350 Ω
温度補償範囲 -10～60 ℃
許容温度範囲 -30～80 ℃
零点の温度影響 0.01 ％RO/℃
出力の温度影響 0.01 ％/℃
相互干渉 3 ％RO（トルク?軸力共）
コネクタ レセプタクル／PRC03-21A10-7F
付属ケーブル L-A-5、コネクタの種類と接続を参照
