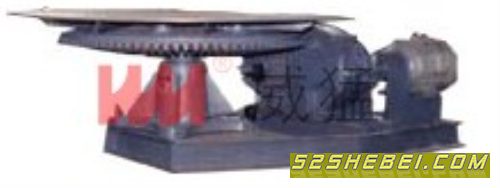

圆盘给料机主要供给选煤、选矿、烧结、电力、建材等行业，装在运物料机上的一种附属机械作为运输机给料之用。圆盘给料机是一种应用广泛的连续式容积加料设备，该机是利用物料的流动性，通过转动的圆盘和可调节的刮料板把物料从容器中刮送到受料设备中，适用于各种非粘性且流动性不是非常好的物料。该类机型设计紧凑，结构简单，调节方便，使用可靠，维修量小，噪音很低，是水泥厂，化工行业，发电厂等部门首选的系统配给料设备，同时可作为其他行业非粘性物料的给料设备。该机有座式和吊式两种形式，也分开式和闭式两种结构。
主要技术性能表
型号 WDK6 WDK8 WDK10 WDK13 WDK16 WDK18 WDK20
WDB6 WDB8 WDB10 WDB13 WDB16 WDB18 WDB20
圆盘直径 mm Ф600 Ф800 Ф1000 Ф1300 Ф1600 Ф1800 Ф2000
最高转速 r?p?m 8 8 7.5 6.5 6 5 5
最低转速 r?p?m 2 2 1.9 1.6 1.5 1.25 1.25
给料量 m3/h 1.28-2.25 2.20-4.42 4.80-9.64 8-16.1 13.1-28.1 17.4-34.6 25.4-51
电机功率 kw 1.1 1.1 1.5 3 4 5.5 7.5
总减速比 116 116 124 143 158 192 192
物料最大料度 mm 25 30 40 50 60 70 80
活动筒高度 mm 50-130 60-165 80-220 100-275 120-340 140-385 160-440
设备重量 WDK kg 440 560 860 1160 2050 3100 3300
WDB kg 500 600 910 1280 2300
圆盘给料机工作原理和结构:
本机分敞开吊式（WDK）、封闭吊式（WDB）、敞开座式（WZK）、封闭座式（WZB）。采用电机分交流电机和调速电机，当采用调速电机应补差价。（KR无调速电机）。圆盘给料机上钢板盘（情板）其材料分三种有45Mn2Mn钢板料“G”、辉绿岩情板“H”，注明何种形式。（KR传动形式仅有一种）。
圆盘给料机技术参数表:
型号 圆盘直径 生产能力m3/h 圆盘转数r/min 物料粒度mm 安装形式 减速机 电动机 重量Kg 外形尺寸
长*宽*高
型号 速比 型号 功率
WDK6 600 0.6-3.9 8 25 敞开吊式 5308-01 53 Y90L-6 1.1 403 855*960*925
JZTY21-6
WDK8 800 1.4-7.6 8 30 敞开吊式 5308-1-0 53 Y90L-6 1.1 555 1085*1089*1520
JZTY21-4
WDK10 1000 2.5-16.7 7.5 40 - 5312-01 52 Y100L-6 1.5 827 1350*1350*1427
JYTY22-4
WDK13 1300 4.2-27.9 6.5 50 - 5316-01 54 Y132S-6 3 1150 1735*1516*1427
JZTY32-4
WDK16 1600 7-18.6 6 60 - 5319-01 62 Y132M1-6 4 2125 2115-2050*1535
JYTY41-4
WDK18 1800 9.2-60 5 70 - 5322-01 62 Y132M2-6 5.5 2900 2365*2030*1963
JZTY42-4
WDK20 2000 13.6-38 5 80 - 5322-01 62 Y132M2-6 5.5 3140 2620*2150*2165
JZTY42-4
WDB6 600 0.6-3.9 8 25 封闭吊式 5308-01 53 Y90L-6 1.1 490 855*980*1052
JZTY21-4
WDB8 800 1.1-7.6 8 30 - 5308-1-0 52 Y90L-6 1.1 597 1085*1089*1152
JZTY21-4
WDB10 1000 2.5-16.7 7.5 40 - 5212-01 52 Y100L-6 1.5 906 1263*1350*1237
JZTY22-4
WDB13 1300 4.2-27 6.5 50 - 5316-01 54 Y132S-6 3 1240 1516*1735*1597
JZTY32-4
WZK10 1000 0-14 7.5 40 敞开座式 TZQ350 31.5 Y112M-6 2.2 740 720*1430*650
WZK15 1500 0-25 7.5 55 - JZQ400 31.5 Y132M2-6 5.5 1280 920*1750*720
WZK17 1700 0-50 7.5 60 - JZQ400-Ⅲ-1Y 31.5 Y132M2-6 5.5 1320 920*1750*720
WZK20 2000 0-100 7.5 80 - JZQ500-Ⅲ-1Y 31.5 Y160L-6 11 1754 1030*1965*810
WZB10 1000 0-13 6.3 50 封闭座式 ZS50-8-ⅠⅡ 63 Y132S-6 3 1223 1932*1520*895
WZB15 1500 0-30 6.3 50 - ZS75-3-ⅠⅡ 63 Y160M-6 7.5 2710 2841*1920*1122
WZB20 2000 0-80 4.79 50 - BR20-2 87 Y160L-6 11 5234 3374*2016*1122
JZTY61-4 15
WZB25 2500 0-120 4.72 50 - BR25-2 88.2 Y200L1-6 18.5 7747 3790*2500*1122
JZTY71-4 22
WZB30 3000 180 3.1 20 - BR30-2 128.87 Y200L2-6 22 1335 4600*2958*1420
|
