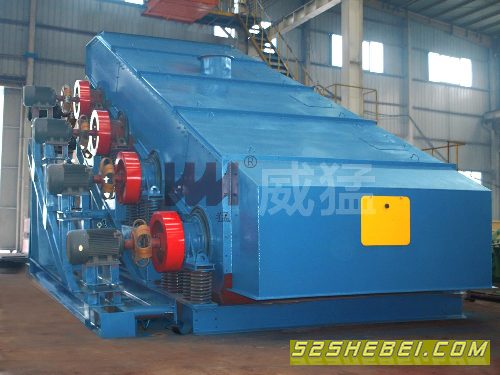

GFS高幅原煤分级筛
潮湿细粒级粘性物料干法筛分最佳解决方案
简介：
潮湿细粒级粘性物料的干法筛分是当今国内外筛分技术研究的难点，因为潮湿细粒级粘性物料互相粘结成团，导致松散困难或粘附在筛面上堵塞筛孔，使筛面的有效筛分面积降低，筛分效率下降。且料群不松散、不分层、整体运动，使筛分过程难以完成。因而潮湿细粒级粘性物料的筛分是筛分作业中急需解决的重大课题。GFS式原煤筛是河南威猛公司的专利产品，为解决潮湿细粒级粘性物料的干法筛分难题而专门设计的，其运动参数设计和机械结构设计充分考虑了筛分设备大型化和潮湿级粘性物料的筛分规律，采用大振动强度和弹性筛面的设计方案，能有效解决难筛物料的筛分难题。
工作原理与结构特征：
一、GFS系列高幅振动筛大振幅、大振动强度来完成粘湿物料的筛分过程，双振幅可达到15-25mm。
二、多段筛面的结构设计，筛面振动而筛箱不振动的结构方式。
GFS式原煤筛改变了传统筛子筛面与筛箱一起振动的机械结构，采用多段独立筛面振动而筛箱和机架不振动的运动方式，从入料口到排料端多段筛面各自独立振动，每段筛面振幅、振动强度可调。采用此结构方式，使振动筛参振质量减少，容易实现运动参数大型化和筛分设备的大型化，满足了大振动强度的筛分工艺要求和筛分机械强度要求。结构形式可采用圆振动，直线运动，以及圆振动与直线运动相结合的多样式结构、
三、自清理筛面
GFS式原煤筛的筛网是特钢槽条和框架组成，槽条呈纵向排列，除了整块筛网振动以外，每根棒条也存在着活动间歇，并产生二次振动，能最大限度消除湿粘原煤对筛网的粘结问题。这种筛面比传统筛分机的筛面面积、筛网开孔率大得多，从而筛分效率也更高。
四、较好的环保结构
GFS式原煤筛采用全封闭结构，使粉尘不外泄，满足较高的环保要求。
五、较小的功率
GFS式原煤筛是采用多段筛面结构，运动部件少，参振质量小，所以独特的结构设计使功率与传统筛机相比可以降到最低。
六、易维护性
GFS式原煤筛的参振部件已经模块化、标准化，可整体快速更换，能大大缩短在线维修时间，提高工作效率。
七、独特的PLC控制系统
GFS式原煤筛一般采用1-5台电机振动，每台电机启动时间间隔为6-8秒，顺向开机、逆向停机，最终达到空车启动的目的，筛机不存料，方便观测和检修。整机由PLC控制系统控制操作，设备的启动、停机、顶盖打开等一系列动作都可远程完成。
GFS高幅筛产品型号说明:
GFS □ □
┬ ┬ ┬
│ │ │
│ │ └────────- 筛子长度（dm）
│ │
│ └────────── 筛子宽度（dm）
│
│ │
└───────────── 设备型号
GFS高幅筛技术参数表:
序号 型号 筛面 给料粒度（mm） 处理
能力（m3／h） 电机
层数 面积
（m2） 筛面倾角（°） 筛孔尺寸（mm） 功率（kw） 数量
1 GFS-1520 1 3.0 20 5-80 ﹤300 50-250 7.5 1
2 GFS-1536 1 5.4 20 5-80 ﹤300 100-400 7.5 2
3 GFS-1850 1 9.0 20 5-80 ﹤300 180-650 7.5 3
4 GFS-2050 1 10.0 20 5-80 ﹤300 250-800 7.5 3
5 GFS-2560 1 15.0 20 5-80 ﹤300 320-1200 11 3
6 GFS-2876 1 21.28 22 5-80 ﹤300 380-1500 11 4
7 GFS-3085 1 25.5 22 5-80 ﹤300 420-2000 11 5
8 GFS-30100 1 30.0 22 5-80 ﹤300 450-2200 11 6
9 GFS-3685 1 30.6 22 5-80 ﹤300 480-2500 11 6
10 GFS-36100 1 36.0 22 5-80 ﹤300 500-2800 11 7
11 GFS-4085 1 34.0 22 5-80 ﹤300 550-3000 11 6
12 GFS-40120 1 48.0 22 5-80 ﹤300 650-3800 11 8
|
