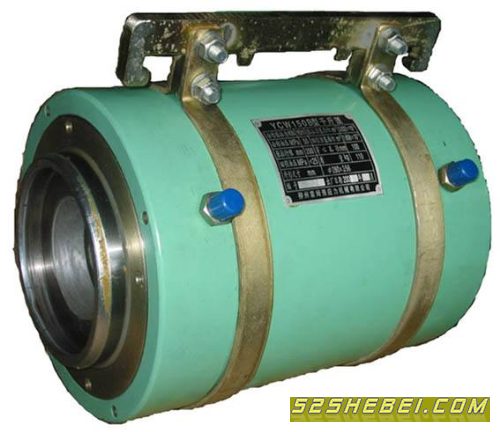

YCW系列轻型千斤顶是一种通用型预应力用穿心式千斤顶，使用于各种钢绞线锚具的张拉作业。广泛应用于后张法的大型建筑物、结构物、预应力混凝土桥梁、岩石锚固、水工结构、地基锚固等重大工程。本千斤顶主要零件采用高强度钢材制成，具有结构紧凑、重量轻、体积小的特点，轴向长度短、钢绞线预留张拉长度短，可节约钢
一、参数
型号 公称张拉力(KN) 公称油压(MPa) 张拉活塞面积(㎡) 回程活塞面积(㎡) 回程油压(MPa) 穿心孔径(mm) 张拉行程(mm) 主机质量(kg) 主机外形尺寸(mm) 定位螺母止口尺寸 活塞止口尺寸 活塞直径尺寸 两瑞螺牙
YCW60B-200 600 52 1.155×10-2 0.589×10-2 ≤25 φ60 200 45 φ177×322 φ102 φ90
YCW80B-200 800 53 1.508×10-2 0.683×10-2 ≤25 φ65 200 58 φ199×340 φ110 φ95
YCW100G-200B 974 51 1.91×10-2 0.787×10-2 ≤25 φ78 200 65 φ216×353 φ150 φ130
YCW150G-200B 1511 50 3.024×10-2 1.610×10-2 ≤25 φ102 200 117 φ280×366 φ170 φ156 φ230 M240×3
YCW200G-200B 1960 52 3.770×10-2 2.17×10-2 ≤25 φ120 200 145 φ310×370 φ196 φ176 φ260
YCW250G-200B 2479 54 4.595×10-2 2.804×10-2 ≤25 φ140 200 175 φ350×370 φ210 φ186 φ290 M300×3
YCW300G-200B 3000 52 5.773×10-2 3.134×10-2 ≤25 φ146 200 217 φ385×370 φ250 φ196
YCW350G-200B 3497 54 6.480×10-2 3.464×10-2 ≤25 φ175 200 258 φ410×390 φ252 φ252
YCW400G-200B 3957 52 7.611×10-2 4.595×10-2 ≤25 φ175 200 315 φ440×390 φ252 φ252
YCW460G-200B 4642 51 9.102×10-2 5.498×10-2 ≤25 φ180 200 380 φ470×400 φ280 φ272
YCW500G-200B 4924 49 10.05×10-2 4.775×10-2 ≤25 φ196 200 405 φ490×423 φ302 φ302
YCW600G-200B 6050 50 11.210×10-2 6.825×10-2 ≤25 φ196 200 590 φ530×443 φ302 φ302
YCW650G-200B 6500 46 14.33×10-2 6.291×10-2 ≤25 φ215 200 617 φ575×465 φ302 φ362
二、 使用方法
1、准备工作：
首先应了解工程设计中对预应力束的张拉要求，例如每束钢绞线的根数，标准强度，横截面积数值，控制应力δk，要求的张拉伸长值，锚具的回缩值等，然后根据“油压值—输出力”标定值确定δk 时的时时时节时的油压值。
2、千斤顶和锚具的安装：（见图2：安装方法及液压系统图）
（1）将钢绞线穿入结构物的预留廊道，在张拉端要求钢丝束的外露长度比千斤顶的工作长度长出200—250mm.钢绞线必须用簿片砂轮机切后不得散头，也不得出现“毛头”，以免穿孔困难。
（2）把工作锚板的钢丝束端部套上，并推至锚垫板处，对准止口固定。
|
