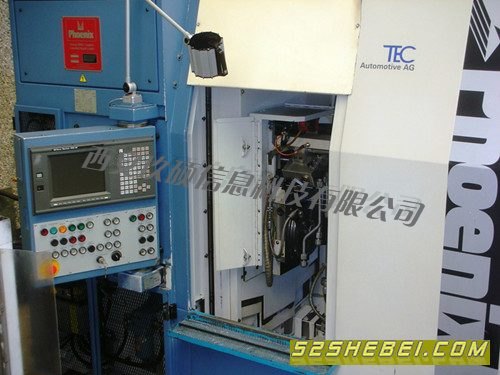

美国格里森凤凰 GLEASON-PHOENIX 数控弧齿磨 型号：200HG (1997)。
控制系统：GE-FANUC Series 150 Computer Control
规格:
工件：
工件外部直径（最大）：215mm。
最大齿数比率.......................... 10:1
B轴根锥角范围：.............. -5 度. 至 90 度.
相当于根锥角范围............ -8 度. 至90 度.
最大深度 ................... . 16.00mm
最大宽度................... . 40.65mm
齿数范围................. 5 to 200 （包括在内）
砂轮直径范围......................... 51-190mm
设备规格:
X轴卧式 (-152 to 102mm)
Y轴立式 (-102 to 178mm)
Z轴向行程 (51 to 304mm)
设备中心到工作主轴的距离......114.30mm
轴的速度：
X-卧式 (125mm/Sec.)每秒
Y-立式 (125mm/Sec.)每秒
Z-导向轨座 (125mm/Sec.)每秒
A-工作轴速度....... 0 to 30 RPM
B-导向轨座....... 0 to 30 度每秒.
C-砂轮轴.......1000 to 6000 RPM
D-砂轮轴...... 1500 to 8000 RPM
工作轴尺寸
锥孔大端直径 :83.57mm-84.33mm.
占地面积 长x 宽... 2432x1613mm
高度 2305mm
重量 （大约）10,140 公斤
