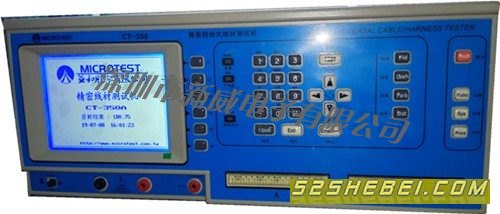

CT-350A128P精密四线式线材测试机
特點說明
精密四線量測
最高 1500V 測試電壓
系統可自動掃描自動找點
提供先進的瞬間短斷路／導通測試
提供320×240解析度圖形液晶顯示
線性與安規測試一應俱全
完全可程式化連續測試
提供多種介面，可做各種不同之應用
系統提供統計與列印功能
量測功能
測試項目
項 目 符 號 量 測 範 圍
斷/短路 O/S 1KΩ~50KΩ
瞬間短斷路 1KΩ~50KΩ
斷短路端點判斷
導通 COND 1mΩ~50.0Ω
瞬間導通 10mΩ~50.0Ω
電阻 R 0.01Ω 10.0MΩ
電容 C 10pF~1uF
二極體 Zener 0-7V
絕緣 IR 0.1MΩ~1.5GΩ
耐壓 Hipot Max.5mA
進階功能 精密4線量測
可程式化連續測試
自動找點
自動診斷
自我校正歸零
測試掃瞄模式 自動/短路掃瞄可切換
量測訊號源 額定輸出 5Vdc
絕緣測試 50~1500Vdc, 50~1000Vac(/FA)
50Vdc解析度
±1％ 準確度
顯示/聲響裝置 320×240 解析度圖形液晶顯示
Pass/Fail LED 紅綠指示燈/畫面顯示/聲響
量測接點 64 獨立量測接點
128獨立量測接點(Optional)
高壓校正正負端輸出
自動找點端子
控制面版 系統/快速/編輯/功能 按鍵群組
介面 RS-232 通 訊連接埠
印表機埠
遠程控制埠
記憶裝置 56組設定檔案
120組設定檔案(選配)
電源供應 115/230 Vac 可切換式電壓輸入±10％
50/60 Hz
配件 遠程控制線(Optional)
RS232 控制線 (Optional)
電源線
使用手冊
溫濕度 攝氏15oC~35oC
相對濕度 RH≦75％
尺寸(寬x高x深) 425 x 190 x 350mm
重量 約15Kg（不含配件） |
