专业加装滚齿机数控系统,无挂轮,四轴全数控,零编程。

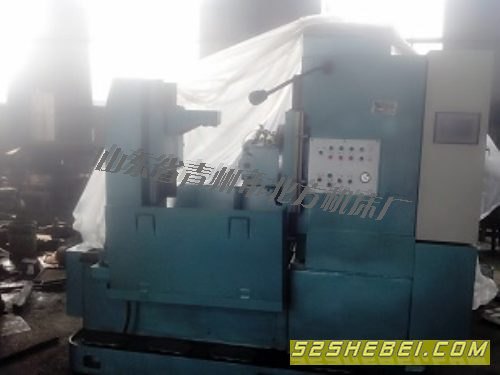

YK3140高速数控滚齿机及加重YK38-1数控滚齿机
1、全数控化,控制理论先进,且稳定性好,所有轴均是伺服轴,一个挂轮也不用,消除了机械传动误差,提高了加工精度。
2、友好的用户界面,宜人的操作性。
3、全自动工作循环,简单的操作,很高的生产率。
4、良好的柔性。
5、强化各关键部件。加粗主轴、加大刀架、各轴采用精密滚珠丝杠以及导向好的双V型导轨。
6、机械结构简单、维护方便、噪音低、节电30%。
主要技术规格
机床加工精度(国家标准)——7级
最大模数:
钢料——6mm
铸铁——8mm
滚圆柱直齿轮最大直径
有外支架——450mm (YK3140——400mm)
无外支架——800mm (YK3140——400mm)
滚刀最大行程长度——300mm
由台面到滚刀主轴轴线最小距离——280mm
滚刀最大直径——120mm
滚刀轴向移动行程长度——60mm
后立柱后动支架行程长度——350mm
工作台孔直径——80mm
滚刀主轴变速级数——无极变速
滚刀最高转速——160r/min (YK3140——330r/m
工作台每转一圈滚刀垂直进给量——无极变速
伺服电机总配备功率——14.4KW
实际耗电量——2KW
主电机转速——1500r/min
机床重量约——4.1吨
机床轮廓尺寸:长宽高
250011002100mm |
