【特長?用途】

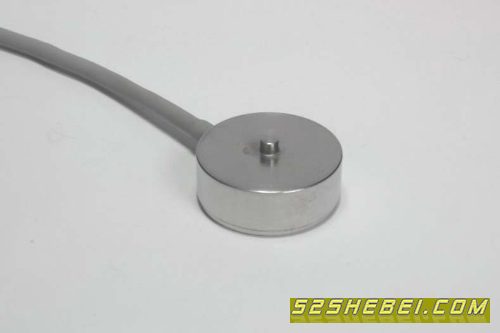

?ボタン形?超小形ロードセル
?広範囲な定格容量（10 N～10 kN）
?ローコスト
?用途：プレス圧管理：産業機械組込...
形式?外観寸法
形式名と定格容量?寸法?固有振動数?応答周波数?質量（単位：mm）
形式名 定格容量 A B C D E F G 固有振動数 質 量
MRD-10N 10 N 4 12 3.3 1.8 SR2 17 2.4 17 kHz 1 g
MRD-20N 20 N 4 12 3.3 1.8 SR2 17 2.4 21 kHz 1 g
MRD-50N 50 N 4 12 3.3 1.8 SR2 17 2.4 35 kHz 1 g
MRD-100N 100 N 9.5 20 7.5 2.5 SR4 25 3 21 kHz 5.2 g
MRD-200N 200 N 9.5 20 7.5 2.5 SR4 25 3 25 kHz 5.2 g
MRD-500N 500 N 9.5 20 7.5 2.5 SR4 25 3 41 kHz 5.2 g
MRD-1KN 1 kN 9.5 20 7.5 2.5 SR4 25 3 59 kHz 5.2 g
MRD-2KN 2 kN 9.5 20 7.5 2.5 SR4 25 3 84 kHz 5.2 g
MRD-5KN 5 kN 13.5 25 11 6 SR15 30 3 101 kHz 12 g
MRD-10KN 10 kN 13.5 25 11 6 SR15 30 3 151 kHz 12 g
?※質量はケーブルを含みません。
仕様?規格
許容過負荷 150 ％RC
定格出力 1 mV/V±20 ％
直線性 1 ％RO
ヒステリシス 1 ％RO
繰り返し性 0.5 ％RO
推奨印加電圧 4 V 以内
許容印加電圧 6 V
入力抵抗 350 Ω
出力抵抗 350 Ω
温度補償範囲 0～60 ℃
許容温度範囲 -10～80 ℃
零点の温度影響 0.2 ％RO/℃
出力の温度影響 0.1 ％/℃
ケーブル Φ2 mm-4芯シールドケーブル3 ｍ、先端むき出し(10N～50N)
Φ2.8 mm-4芯シールドケーブル3 ｍ、先端むき出し(100N～10kN)
※ケーブルについて：
本ロードセルには可とう性に優れた極細横巻シールドケーブルを採用しておりますが、極細ケーブルの断線を避けるためセンサーが動く部位に装着する場合は中継端子を介してロボットケーブル等への接続を推奨いたします。尚、ロードセルの直出しケーブルは3 ｍとなっておりますが、ケーブル長さを変更してご使用いただいても特に問題はありません。
