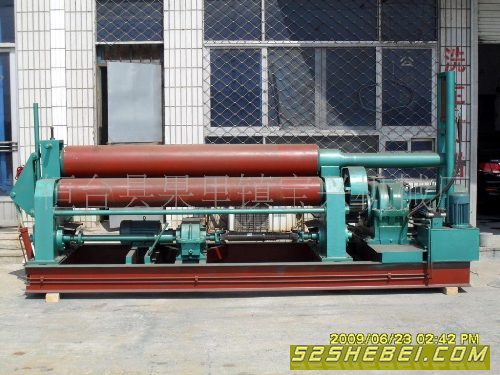

| 20*2500机械式对称上调三辊卷板机技术说明 我厂生产的机械式三辊卷板机具有：技术成熟、结构紧凑、安装维修方便、使用可靠等特点。在化工、机械、船舶等加工制造业中得到广泛应用。得到客户的一致好评。 1主题概述机械对称上调式三辊卷板机是专门用于金属材料弯曲成型的一般通用设备。机械两下滚位置固定，有主电机提供弯曲扭矩使其作正反方向旋转运动，上辊在两下辊中央对称位置作升降运动，其动力有升降电机提供。全钢结构设计，坚固耐用。多用型端部可弯曲各种型材，一机多用。大中型三辊卷板机为液压倒头，便于取出工件。2主要技术参数机型：机械对称上调式卷板机最大板宽2500mm辊子工作长度2020mm最大板厚-20mm最大负荷时最小卷板直径850mm上辊直径340mm下辊直径280mm卷板速度5m/min主电机功率18.5KW副电机功率7.5kw主减速机JZQ500副减速机JZQ3503主机结构本机为机械传动型，主要有上辊装置，下辊装置，床身，左机架，右机架，倒头装置，主传动装置，副传动装置，平衡装置及电气系统等组成。3-1上辊装置上辊装置由上辊，上辊轴承座，SF2边界润滑轴承组成。上辊成鼓型，设计时以上辊最大加压力的负荷系数0.7均布载荷来预置补偿上辊受力变形挠度。上滚材质45#锻钢，粗加工后调质处理，硬度HB220—260后精加工。3-2下辊装置下辊装置由下辊，下辊轴承座，下辊动力输入轴齿轮，下辊SF2边界润滑轴承组成。下辊材质45#锻钢，粗加工后调质处理，硬度HB220—260后精加工。3-3主传动装置主传动装置有主电机，圆柱齿轮减速机，电动推杠制动器组成。通过主传动输出齿轮，下辊输入齿轮，开式传动扭矩之下辊。主传动可以正反转，为板材的卷制提供扭矩。3-4副传动装置副传动装置由上辊垂直移动电机提供动力，通过圆柱齿轮减速机传动，以提供卷制板材的加压力。3-5倒头装置倒头装置由滑枕，支座，销轴，翻倒油缸等组成。倒头装置的翻倒为制品的取出提供方便。3—6左右机架、床身等部件左右机架，床身等部件为钢板焊接件，焊后对焊缝进行探伤并退火去应力处理。床身采用框架式结构，抗扭断面系数高，地脚螺栓少，安装调试方便。3-7平衡装置平衡装置由丝杠，丝目和平衡梁组成。平衡装置在翻倒装置工作时压住上辊的尾部，保持上辊的平衡，以便取出卷制工件。3-8电气控制系统电控系统有电控柜，手持式钮盒组成。动力电源380V/50HZ.主开关有短路保护和主电机的过载保护功能。电机的正反转有交流接触器控制，动作迅速可靠，寿命长。 |
