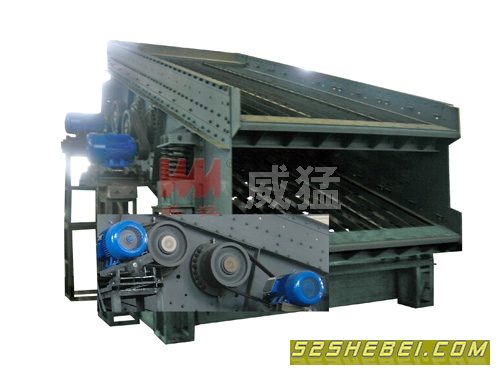

WDY大型双轴圆振动筛
WDY大型圆振动筛产品概述:
WDY型圆振动筛运动轨迹为圆，是我公司针对大型焦化厂研制的大型筛分设备，具有处理量大、筛分效率高等特点。
该系列筛机采用双电机驱动两轴激振器，并通过齿形皮带联接使两轴保持同步性，主要用于冶金选矿、选煤、建材、电力等行业干式物料的分级作业。筛体装配采用最先进的环槽铆钉铆接，该筛机具有坚固耐用、不易堵孔处理能力高等特点。
WDY大型圆振动筛安装与调试:
1.安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板平面度误差≤3mm。
2.安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3mm，对称点支撑弹簧应水平等高(误差≤3mm)。
4.筛机各部位应牢固连接，所有螺栓开机前应紧固一次。
5.调试振动器的偏心块夹角，可以调整激振力，从而调整筛机振幅。
6.与其他障碍物间的距离不小于100mm。
WDY大型圆振动筛使用与维护:
a.筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固一次。
b.筛机空载运行时间为4-6小时，要求筛体平稳，无横摆及异常声音，激振器轴承温度≤75oC。
c.空转运行后，应将各部位螺栓重新紧固一次。
d.正常运转后，定期检查各紧固件螺栓紧固情况。
e.经常检查易损件，对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损，应及时紧固或更换。
振源的调整、使用和维护，请参照振源使用说明书。（振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修）。
f.停车前应先停止给料，待筛面物料走完后再停车。
WDY大型圆振动筛技术参数表:
型号 筛面面积m2 筛孔尺寸mm 处理量t/h 双振幅(mm) 电机 单点动负荷(N) 最大动负荷 (N) 参考重量
型号 功率Kw
WDY3065 19.5 10-100 110-500 10-12 Y200L-4 30*2 2150 10750 52000
2WDY3065 21.9 10-100 130-600 Y200L-4 30*2 2150 10750 53360
WDY3073 21.9 10-100 130-600 10-12 Y200L-4 30*2 2350 11750 58000
2WDY3073 2*21.9 10-100 300-600 Y160L-4 15 2550 12750 59470
WDY3373 24.09 10-100 145-650 10-12 Y200L-4 30*2 2760 13800 59300
2WDY3373 24.09 10-100 350-650 10-12 Y160L-4 15 2820 14100 60770
WDY3675 27 10-100 160-720 10-12 Y160M-4 11 2900 14500 64300
2WDY3675 27 10-100 400-720 Y160L-4 15 2900 14500 66000
WDY大型圆振动筛外型尺寸表:
型
号 L L2 L3 L4 L5 L6 L7 H1 H2 H3 B1 B2 B3
WDY3065 6567 820 5300 2046 2660 603 800 2860 6538 3055 3055 5455
2WDY3065 6567 820 5300 2046 2660 603 800 1636 2860 6538 3055 3055 5455
WDY3073 7333 820 6120 2861 2660 603 800 2860 6538 3028 3050 5455
2WDY3073 7333 820 6120 2861 2660 603 800 1636 2860 6538 3028 3050 5455
WDY3373 7333 820 6120 2861 2660 603 800 2860 6538 3350 3350 5755
2WDY3373 7333 820 6120 2861 2660 603 800 1636 2860 6538 3350 3350 5755
WDY3675 7333 820 6120 2861 2660 603 800 2860 6538 3665 3665 6200
2WDY3675 7333 820 6120 2861 2660 603 800 1636 2860 6538 3665 3665 6200
|
