【特長?用途】
?オールステンレス製(SUS630)
?不活性ガス封入、密閉構造
?小形?軽量
?精度クラス:0.15 %

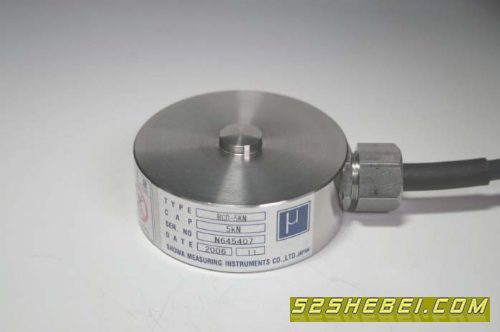

形式?外観寸法
形式名と定格容量?寸法?固有振動数?応答周波数?質量(単位:mm)
形式名 定格容量 A B C D E F G H J 固有振動数 質 量
RCD-500N 500 N 25 60 22 12 SR50 36 45 42 M5深6 3.6 kHz 0.7 kg
RCD-1KN 1 kN 25 60 22 12 SR50 36 45 42 M5深6 5.4 kHz 0.7 kg
RCD-2KN 2 kN 25 60 22 12 SR50 36 45 42 M5深6 7.8 kHz 0.7 kg
RCD-5KN 5 kN 25 60 22 12 SR50 36 45 42 M5深6 13 kHz 0.7 kg
RCD-10KN 10 kN 25 60 22 12 SR50 36 45 42 M5深6 16 kHz 0.8 kg
RCD-20KN 20 kN 25 60 22 12 SR50 36 45 42 M5深6 23 kHz 0.8 kg
RCD-50KN 50 kN 40 100 35 24 SR70 65 80 80 M8深15 7.7 kHz 1.8 kg
RCD-100KN 100 kN 40 100 35 24 SR70 65 80 80 M8深15 11 kHz 1.8 kg
RCD-200KN 200 kN 45 120 40 33 SR100 73 90 90 M8深15 5 kHz 3.1 kg
?※未記載の項目確認は取扱説明書又は当社までお問い合わせください。
仕様?規格
許容過負荷 150 %RC
定格出力 2 mV/V±1 %
直線性 0.15 %RO(500N~20kN)
0.10 %RO(50kN~200kN)
ヒステリシス 0.15 %RO
繰り返し性 0.1 %RO
推奨印加電圧 12 V 以内
許容印加電圧 20 V
入力抵抗 420 Ω
出力抵抗 350 Ω
温度補償範囲 -10~60 ℃
許容温度範囲 -30~80 ℃
零点の温度影響 0.01 %RO/℃
出力の温度影響 0.01 %/℃
ケーブル Φ6 mm 4芯シールドケーブル5 m、先端むき出し(500 N~20 kN)
Φ8 mm 4芯シールドケーブル5 m、先端むき出し(50 kN~200 kN)
