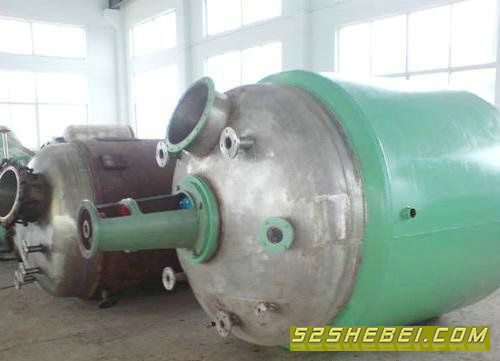

反应釜系列(循环导热油、蒸汽加热反应釜/电加热反釜)
用途：本设备适用于医药、食品、轻工、化工等液料的反应浓缩。
结构与特点：
1.根据物料的性质、反应釜内锅可采用碳钢或不锈钢制成。物料加热可用导热油、蒸汽二种
2.反应釜由锅身、锅盖、搅拌器及传动轴、轴封装置、传动装置等辅体组成。
操作要求：
1.加热升温要缓慢，特别是第一次升温要注意防止引起油汽和水汽的暴沸。
2.锅内无物料空锅的情况下，不得开启热电源，加热油夹套试车。
3.循环导热油加热不能用蒸汽加热代用。
循环导热油、蒸汽加热反应釜品种规格、主要技术参数表：
内容规格L 30
(50) 100 150～500 800～2000 2500～3500 4000 5000 6000 18000 32000
内锅直径φ(mm) 400
(500) 550 600～900 1100～1400 1400 1500 1600 1800 2000 3000
夹套直径
φ(mm) 500
(600) 650 700～1000 1200～1500 1500 1600 1700 1900 2100 3200
电动机功率(kw) 0.6～1.1 1.1～1.5 2.2 4 7.5 7.5 7.5 15 15 37
减速机型号 M2
(M3) M4 M6 M8 BLY
7.5-4-13 BLY
7.5-4-23 BLY
7.5-4-23 BLY
15-5-13 BLY
15-5-13 BLY
45-11-13
搅拌转速(r.p.m) 60～80 60～80 60～80 60～80 90 63 63 100 100 50～100
电加热反应釜品种规格、主要技术参数表：
型号 公称容量(L) 实际容量(L) 电热功率(kw) 夹套容量(L) 内锅尺寸(mm) 夹套尺寸(mm) 外径尺寸(mm) 支座铜孔中心距(mm) 减速机型号 电机功率(n/kw) 搅拌速度(r.p.m) 重量(kg)
DFG100 100 127 6×2 127 φ500 φ700 φ1004×2120 φ894 M4 1450/1.1 80 340
DFG200 200 247 6×3 200 φ600 φ800 φ1104×2310 φ960 M4 1450/1.5 80 520
DFG300 300 327 6×4 218 φ700 φ900 φ1208×2495 φ1098 M4 1450/2.2 80 700
DFG500 500 509 6×4 269 φ900 φ1100 φ1468×2695 φ1328 M6 1450/2.2 80 930
DFG1000 1000 1017 6×5
6×3 400 φ1200 φ1400 φ1896×3110 φ1696 M6或M8 1450/3或1450/4 80 1610
DFG1500 1500 1703 6×5
6×3 500 φ1400 φ1600 φ2050×3700 φ1850 M8 1450/4 80 1920
DFG2000 2000 2244 15×5 600 φ1500 φ1700 φ2150×3975 φ1980 M8 1450/4 80 2295
DFG3000 3000 3055 18×5 800 φ1600 φ1800 φ2250×4250 φ2050 M10 1450/4 80 3020
|
