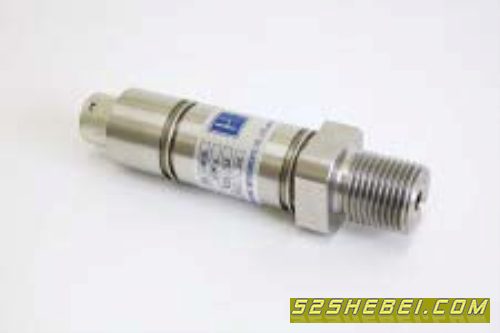

"HVH-B"／高圧測定用圧力変換器
【特長?用途】
?高圧測定用
?小形?軽量（260 g）
?圧力導入形、気密構造
?オールステンレス製
?精度クラス：0.3 ％
形式?外観寸法
形式名と定格容量?固有振動数?質量（単位：mm）
形式名 定格容量 固有振動数 質量
HVH-50MPA-B 50 MPa(509.9 kgf/cm2) 14 kHz 260 g
HVH-100MPA-B 100 MPa(1020 kgf/cm2) 14 kHz 260 g
HVH-200MPA-B 200 MPa(2039 kgf/cm2) 14 kHz 260 g
?※質量は中継ケーブルを含みません。
?※固有振動数は弾性体単体での計算値です。圧力応答性は圧力媒体等に依存されます。
仕様?規格
許容過負荷 120 ％RC
定格出力 0.5 mV/V±1 ％
直線性 0.3 ％RO
ヒステリシス 0.3 ％RO
繰り返し性 0.2 ％RO
推奨印加電圧 10 V 以内
許容印加電圧 15 V
入力抵抗 350 Ω
出力抵抗 350 Ω
温度補償範囲 -10～60 ℃
許容温度範囲 -20～80 ℃
零点の温度影響 0.02 ％RO/℃
出力の温度影響 0.01 ％/℃
コネクタ レセプタクル／PRC03-21A10-7F
付属ケーブル L-A-5、コネクタの種類と接続を参照
