对辊破碎机的组成结构：
对辊破碎机安装辊子数量的不同，可以分为单辊破碎机，对辊破碎机和多辊破碎机。其中，单辊破碎机是由一个旋转辊子和一个颚板组成的，因此单辊破碎机又可以称为颚辊破碎机。对辊破碎机有一对相向转动的圆辊，多辊破碎机有两对或几对相向转动的圆辊。单辊破碎机的辊子长度一般小于直径，用于粗碎。对辊破碎机一般用于中碎。
对辊破碎机按辊子的特点可分为光辊破碎机和齿辊破碎机。光辊破碎机辊子表面光滑，靠挤压破碎，兼有研磨作用，主要用于选矿厂硬度较大矿石的破碎。
按辊子的转速的不同，对辊破碎机可以分为快速对辊破碎机，慢速对辊破碎机和差速对辊破碎机。快速的圆周速度可达4-7.5m/s，慢速的为2-3m/s，差速对辊破碎机主要用来处理粘性物料，多为两个转辊直径不同的对辊机。

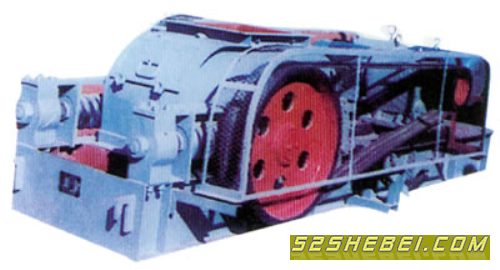

对辊破碎机主要由传动装置，机架，联动机构，辊轮，辊轮支撑轴承，压紧和调节装置，机械弹簧装置，破碎辊以及驱动装置等部分组成。其中，机架由型风焊接而成，机架用铸铁铸造，也可用型钢焊接或铆接。
对辊破碎机的破碎辊分为固定辊和可动辊。固定辊安装在机架的固定轴承上。可动辊安装在可动轴承上，可动轴承可以在固定于机架上的轴承座上滑动，利用弹簧将可动轴承压紧。破碎辊由轴、轮毂和轮皮构成。
电动机通过皮带轮和传动轮和传动齿轮使固定齿辊转动，利用连动他轮对使固定齿辊和可动齿辊相对回转。破碎原料从上方给入，经齿辊轧碎后，从下面排出。破碎产物的粒度，由两辊面之间的间隙决定。
弹簧是保险装置。当大块物料或运载硬物料落到破碎腔中不能被轧碎时，齿辊受力增大，可动齿辊就可以向左移动，通过可动轴承压缩弹簧，增大两个齿辊间隙以排出硬物，然后借弹簧的恢复力使可动齿辊回到原来的位置。
驱动装置是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。
