无心磨床通常指无心外圆磨床 工件不用顶尖定心和支承 而是放在砂轮和导轮之间 应用无心磨削法磨削工件的旋转外表的磨床 由托板和导轮支承 砂轮一般装在主轴端部 宽度大于250毫米的砂轮则装在主轴中部 砂轮最大宽度可达900毫米。砂轮高速旋转进行磨削，导轮以较慢速度同向旋转，带动工件旋转作圆周进给。贯穿磨削时，通过调整导轮轴线的微小倾斜角来实现轴向进给，适于磨削细长圆柱形工件、无中心孔的短轴和套类工件等。切入磨削时，通过导轮架或砂轮架的移动来实现径向进给，适于磨削带轴肩或凸台的工件，以及圆锥体、球体、或其他素线是曲线的工件。无心磨床的生产率较高，加上各种上下料装置后易于实现自动化，大多用于大量生产，可由不很熟练的工人操作。无心磨床磨削精度一般为：圆度2微米，尺寸精度4微米，高精度无心磨床可分别达到0.5微米和2微米。此外还有无心内圆磨床和无心螺纹磨床等。

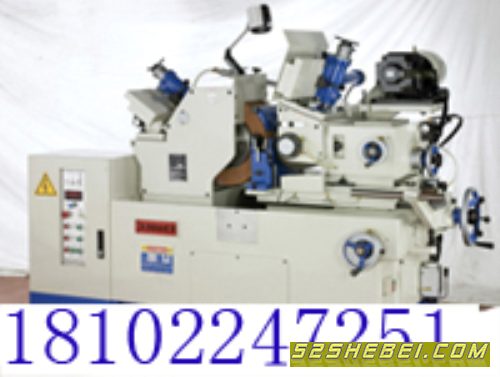

键和无心磨床
1. 机体采用高级铸fc-30经正常化热处理，采低周波熔炉， 喃树脂砂模铸造，确保机体安定、固型、耐磨耗。
1. 2. 静压式主轴 高精密静压轴承，采用精密研磨之流体静压设计，除了可大幅减少传统动压轴承因摩擦所产生之温升及变形外，经过精密设计之静压点，可有效控制压力差之平衡，进而可增加切削力达到重切削、高精度、高寿命之优点。高刚性主轴利用流体静压轴承之设计，以高压油膜来承载重负荷及重切削，可有效降低磨耗并保持主轴真圆之运转。精密主轴采用sncm-210h并经渗碳热处理，表面硬度可达hrc60以上，可加强扭力。
2. 3. 浮动油膜主轴 采用sncm-220h经渗碳热处理，以计算机控制深冷处理，表面硬度hrc62以上，心部调质hrc25~30，主轴承受扭力强，精度佳、寿命高，使用kj-4合金轴承，三点式动压油膜系统，采用半油压浮动主轴，主轴接触面少，温升低，使机器运转在任何时间维持一致之稳定及精度。冷却循环效果佳，精度高，寿命长。
3. 4. 导轮传动系统 导轮主轴马达采用日本制伺服马达，转速控制 10~250 rpm无段数字设定，可调整到最佳线速度，当导轮外径变化仍可保持相同的线速度，研磨出最佳产品。马达座与主轴座连结为一体，导轮倾斜时马达亦跟随倾斜，完全排除皮带轮与皮带不平行及扭转之问题。
4.
5. 5. 主轴循环油系统 主轴自动润滑与油压修整装置为同一油泵，外置油箱，清洗换油方便，循环油经两个滤油网过滤并装有压力控制器，确保主轴寿命。
6.
7. 6. 滑动台 下滑台采用双v型滑轨及楔形护轨，使滑动圆滑及操作稳定。同时能避免泥液侵入。上滑板采鸠形槽结构，并有±5°左右旋转之功能。同时上下进刀附有微调进刀装置，进刀微调可达0.001mm，使用方便，并充分提高操作精度。
8. 7. 修整装置 使用高级铸铁fc-30，经热处理，精密研磨及铲花加工而成。油压驱动，无段变速，修整平稳，并有紧急把手以备急需。在做通过研磨时，可依工作性质及需要，调整导轮修整座(该座可±5°旋转)，使工作物与调整输有更好之接触面，使研磨成品之真直度及表面精度相对提高。
9. 8. 研磨精度
o workpiece: ?2 x 20
o l: suj-2
o hardness: hrc-62
o grinding wheel wa 1000#
o machine: jhc-18
cut off= 0.25 mm
traversing length= 1.0 mm
mag= 10000
ra= 0.02 m
rmax= 0.28 m
rz= 0.24 m
jhc-12bn
jhc-12s
标准工作台工作物直径
?1 ~ ?25 mm
特别工作台工作物直径
?25 ~ ?40 mm
研磨砂轮尺寸 (外径x宽x内径)
?350 x 150 x ?120
导轮尺寸 (外径x宽x内径)
?205 x 150 x ?90
研磨砂轮转速
1900 r.p.m
导轮转速
20 - 337 r.p.m (7 段)
10 - 300 r.p.m 无段变速
砂轮驱动马达
7.5 hp
导轮驱动马达
1 hp
2 hp 伺服马达
油压泵驱动马达
1 hp
冷却泵驱动马达
1/8 hp
导轮进刀手轮
每转 4 mm (rev) 每刻划 0.02 mm (gra)
工作台进刀手轮
每转 7 mm (rev) 每刻划 0.05 mm (gra)
工作台微调手轮
每转 0.2 mm (rev) 每刻划 0.001 mm (gra)
修整进刀手轮
每转 1.25 mm (rev) 每刻划 0.01 mm (gra)
导轮倾斜角度
+5° ~ -3°
导轮旋转角度
±5°
机械尺寸 (lxwxh)
1800 x 1400 x 1400 mm
净重/毛重
1600 kgs / 1750 kgs
装箱尺寸(l x w x h)
2300 x 1100 x 1800 mm
我们是台湾健和无心磨床（jainnher）的指定销售和维修服务的公司。我们的无心磨床做出的工件可达到真圆度0.15um以内，面粗度ra0.02um,以内，直线度300mm在2um以内，轴2um以内尺寸正负公差1.5um以内。我们的无心磨床稳定性强，效率高，噪音小。
cnc无心磨床
型号
jhc-18-cnc
主电机功率
20hp（kw）
发货期限
60天内发货
最大磨削尺寸
100（mm）
产品说明
高精密数控cnc无心磨床，计算机数值控制机重的调整轮采用伺服马达直接传动，标准机台采用滚珠轴承，可精确微调。全自动砂轮及调整修整，准确自动补偿，自动退刀，自动量测及变速工作调整容易
|
