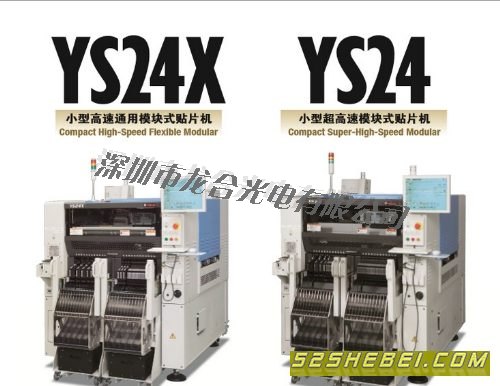

YS24 YS24X
YAMAHA贴片机- YS24型产品概述：
雅马哈贴片机YS24对应雅马哈双搬运轨道系统，20个供料器数，0402～32×32mm对应元件。
一、YAMAHA贴片机- YS24型产品优势：
1、72，000CPH(0.05sec/CHIP)卓越的贴装能力新开发的双段输送台，
2、34KCPH/㎡世界顶级面积生产率，生产率34,000CPH / ㎡
3、实现超大型基板L700×W460mm
4、比YS12高于2倍的生产能力 ( MAX72KCPH)，和YS12相同的机器长度1,254mm
5、双X轴和新型二站式的传送系统呈现出高效的生产效率。
6、贴片零件范围从0402mm ~ 32mm, 高度： 6.5mm.
7、可装载120支8mm供料器, 使用台车时可装载96支供料器, (SS型电子式供料器)
8、Y轴採取线性马达。
二、YAMAHA贴片机- YS24型设备参数：
1、对象基板：L50×W50mm～L700×W460mm
2、贴装能力：72，000CPH (0.05秒/CHIP）
3、贴装精度：±0.05mm(μ+3σ)、±0.03mm(3σ)
4、对象元件：0402～□32mm MAX(高度6.5mm以下)
5、元件种类：120种(换算成8mm卷带)
6、电源规格：三相AC 200/208/220/240/380/400/416 V±10％
7、供气源：0.45MPa以上、清洁干燥状态
8、外形尺寸：L1，254×W1，687×H1，445mm(突起部分除外)
9、主体重量：约1,700kg
|
