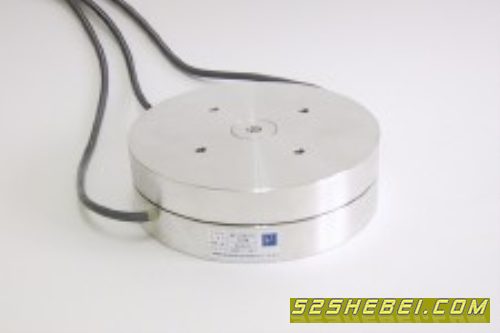

"MDF"／焦点形６分力ロードセル
【特長?用途】
?小型軽量?単一焦点形６分力ロードセル
?変位量が少なく優れた動特性
?分力相互間の干渉が少ない
?風洞実験装置
?運転席シュミレーション
?タイヤ試験装置
?バネ評価試験装置
?ロボット、その他...
形式?外観寸法
形式名?分力系列?寸法?材質（単位：mm）
形式名 Fx Fy Fz Mx My Mz A B C D E F 材質
MDF-1KN 1 kN 1 kN 2 kN 3 kN?cm 3 kN?cm 6.5 kN?cm 125 30 110 M6 85 M6 アルミ合金
MDF-2KN 2 kN 2 kN 4 kN 6 kN?cm 6 kN?cm 13 kN?cm 125 32 110 Ｍ6 85 M6 アルミ合金
MDF-3KN 3 kN 3 kN 6 kN 10 kN?cm 10 kN?cm 20 kN?cm 135 35 120 M8 95 M8 アルミ合金
MDF-5KN 5 kN 5 kN 10 kN 17 kN?cm 17 kN?cm 35 kN?cm 175 40 160 M8 130 M8 アルミ合金
MDF-10KN 10 kN 10 kN 20 kN 25 kN?cm 25 kN?cm 50 kN?cm 140 40 120 M10 110 M10 合金鋼
?※ケーブル引き出しは横方向への変更も可能です。
仕様?規格
許容過負荷 150 ％RC
定格出力 1.2 mV/V±15 ％
直線性 0.4 ％RO
ヒステリシス 0.4 ％RO
繰り返し性 0.2 ％RO
推奨印加電圧 8 V 以内
許容印加電圧 15 V
入力抵抗 400 Ω±3 ％(アルミ合金)、380 Ω±3 ％(合金鋼)
出力抵抗 350 Ω±3 ％
温度補償範囲 0～40 ℃
許容温度範囲 -10～50 ℃
零点の温度影響 0.02 ％RO/℃
出力の温度影響 0.05 ％RO/℃
相互干渉 F（力系）より他の分力へ1.5 ％以内
M（偶力）より他の分力へ2.5 ％以内
ケーブル Φ 3 mm-4芯シールド3 ｍ、先端むき出し
