所属类别：钢筋机械连接系列

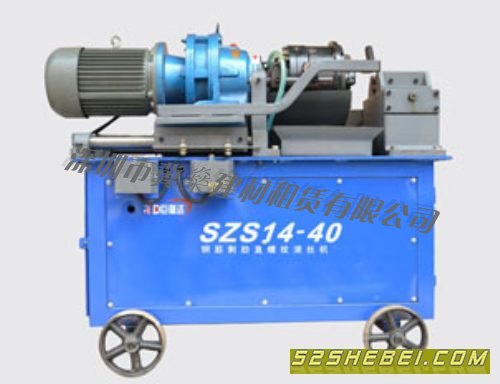

产品名称：钢筋直螺纹滚丝机
浏览次数：173
一、用途
SZS14-40型钢筋直螺纹滚丝机，主要用于建筑工程带肋钢筋加工滚轧直螺纹丝头，是实现钢筋直螺纹连接的关键设备。可加工直径为16-40mm的HRB335和HRB400E及级带肋钢筋。www.szjishen.com
二、特点
SZS14-40型钢筋直螺纹滚丝机，可一次装夹完成剥肋、滚轧螺纹。加工牙型饱满，尺寸精度高。
可加工正扣螺纹，也可加工反扣螺纹。
本机操作简单、结构紧凑、工作可靠，具有独特的刀具自动开合机构。
3、结构
SZS14-40型直螺纹滚丝机由机体、夹紧钳、滑杆、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、自动回车机构、冷却机构、电器控制箱、控制系统等部分组成。具体结构见后附装配示意图、部件装配图、电气原理图及接线图。
4、主要技术参数
1、加工范围： Φ16-Φ40mm
2、主电机功率： 4KW
3、配用电源； 三相380V 50HZ
4、主轴转速： 62r/min
5、最大加工长度： 80mm
6、重 量： 500㎏
|
