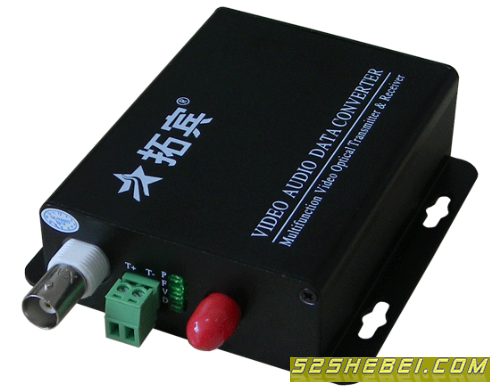

注：产品图片仅供参考，产品的功能及技术参数设置需要依具体的型号而定。
产品概述
拓宾 1路视频光端机 采用国际最先进的数字视频无压缩光纤传输技术，将1路视频+（数据/音频/开关量/以太网）等信号在单芯光纤上实时同步、无失真、高质量地传输。高质量的视频效果可满足用户的需求，即插即用的设计使得安装简便易行, 无需进行现场调节，其光模块和核心电路均采用进口工业级芯片、全表面贴装，以及先进的防雷、防电磁辐射装置等技术，稳定性高，所有的光、电接口均符合国际标准，确保了该产品能在各种复杂环境下长期无故障连续运行。
产品介绍
品 牌：拓宾
产品名称：1路视频光端机
产品型号：根据具体的功能而定
外观尺寸：110mmx86mmx26mm（毫米）
类 型：机架型 / 独立式(可上2U机架)
防雷等级：三级防雷
光纤类型：单模光纤
光纤接口：FC 圆型带螺纹
传输距离：0-20公里
工作温度：-40 ~ 85℃
工作电压：AC90 - 260V
电源功耗：5W（Input：DC5V 1A）
包装尺寸：185mmx150mmx70mm（毫米）
重 量：0.8KG / 对
装箱清单：发射机一台，接收机一台，电源适配器二个，使用手册一本，保修卡一份，合格证一份.
产品特点
即插即用的设计使得安装简便易行，无需进行现场调节
8位数字编码及无压缩式视频传输
支持任何高分辩率视频信号
视频带宽：10MHz
自动兼容PAL 、NTSC 、SECAM 视频制式
带APC 电路，输出光功率恒定，动态范围大
千兆光纤传输，大容量，易升级和扩容
支持视频无损再生中继，使视频传输可达200公里以上
支持先进的SNMP网管标准，实现远程视频网管
电源和光纤链路、数据状态指示的LED 可监视系统的运行状况
先进自适应技术，使用时无需进行现场的电气或光学调节
工业级设计，模块化设计使设备可靠灵活
外置电源、机壳设计外观独特
壁挂式或独立(放置于监控现场、室外或中心)
适用环境
安防系统
电视医疗
电视电话会议
楼宇控制系统
智能交通监控系统（ITS）
远程多媒体教学 / 校园监控
长距离广播电视传输系统
光学特性
光纤类型：单模 / 多模
光纤接口：FC / SC
发射波长：1310nm
接收波长：1550nm
发射功率：-8dBm～-3dBm
接收灵敏度：< -35dBm
光饱和度：-3dB
光 损 耗：0.4dBm / km
传输距离：0-20km
视频特性
视频接口数：1路视频
视频接口形式：BNC接头
视频输入/ 输出阻抗：75 Ω 5％(非平衡)
视频输入/ 输出电压：典型1Vpp 0.1V(典型峰- 峰值)
视频带宽：10MHz
视频采样：15MHz高速采样
视频数码位宽：8位(比特)
微分增益：（10％-90％APL） DG <1％( 典型值)
微分相位：（10％-90％APL） DP <0.8( 典型值)
场倾斜：<0.5％
视频信噪比(加权)：S/N ≥ 70dB （最大光学链路损耗时）
数据特性
应用场合：可支持多路数据，兼容所有控制键盘，矩阵协议，硬盘录像云台，报警复合数据，工业应用传输
物理接口：工业接线端子(标配),RJ45(订做)
控制设备：云台PTZ解码器，控制键盘，矩阵控制数据接口，高速球，工业设备
物理接口端子：工业接线端子
RS-485/RS422数据接口
RS-485/RS422数据速率 DC-250Kbps
RS-485/RS422数据误码率 小于10E-12
RS-485/RS422最大节点数 128个
RS-485/RS422最大距离 600米
RS-485/RS422数据协议 全透明支持任意RS-485/RS422协议，包括RS-485轮询或Modbus协议
RS-485/RS422网络连接方式 支持正向、反向或双向RS-485/RS422，支持点对点、点对多点连接
RS-485 (2线制)，RS232或RS422等
音频特性
音频接口数：正向、反向或双向音频
接口端子：工业接线端子
音频输入/输出电平典型：0dBm
音频输入/输出阻抗：600Ω(平衡/不平衡)
音频输入/输出电压：2VP-P(峰-峰值)
音频带宽： 20Hz～20kHz
采样速率：48.6K
非线性失真系数： ≤ 1 ％
音频信噪比(加权)： S/N≥85Db
以太网特性
接口速率： 10/100Mbit/s自适应 ，默认为100MBPS工作状态
接口形式： 非屏蔽超 5 类RJ-45 座
支持协议： IEEE 802.3U 100Base-TX ，10/100M以太网标准
通讯工作方式： 全双工或半双工
一般应用特性
光纤：通常应用单模光纤传输20公里（单模最大设计距离为60公里），多模光纤传输500米（多模最大设计距离为1公里），在光功率允许范围内视频质量与传输距离无关
视频：实现远距离无压缩传输
数据：通常1路实现双向RS485，监控中心用于矩阵或键盘控制编解码器或高速球（支持双向RS485设备），另1路实现双向RS232进行数据传输,光纤最远传输60公里
开关量：用于传输报警信号，监控中心收到报警信号以便处理
环境要求
工作温度：-40 ℃～+85 ℃
贮存温度：-45 ℃～+95 ℃
相对湿度：0～95％ (无冷凝结)
工作电压：AC90-260V/50Hz
平均无故障时间：≥ 10万小时
电源功耗：5w（Input：DC5V1A）
|
