一、主要参数：
型号 马达 铆钉能力 时间调整 使用压力 最大压力 铆钉长度 喉深 重量
HJ-152 1/2P；2P 实心3-12mm 0-6s 20-70Kg/cm2 430-1800Kg/cm2 230mm 160mm 350Kg
空心5-25mm
HJ-155 2P；3P 实心3-20mm 0-6s 20-70Kg/cm2 1400-5500Kg/cm2 300mm 200mm 450Kg
空心5-40mm

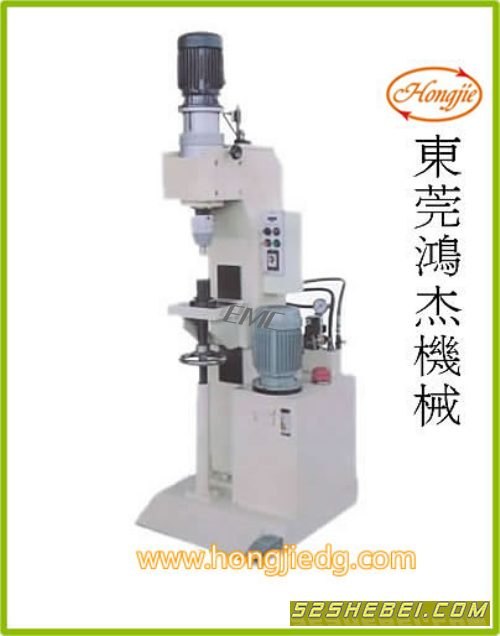

二、 油压式铆钉机使用说明：
1． 接通电源。
2． 试转。（夹头、油泵转向与指示标志同）
3． 请装上下模具。
4． 调整上下模具距离。
（1） 距离大时，以升降手轮调整之。
（2） 距离小时，以微调螺母调整之。
5． 校正上下模具只中心，锁紧T型螺母以固定下模座。
6． 控制器的熟悉与操作。
7． 先以手动试车，完成样品后方可调整时间，以自动铆接。
8． 以上各项全部完成后，既可加入生产行列，谢谢。
三、 油压铆钉机保养说明：
1． 本厂所生产之铆钉机是进步的设计，操作简单，故障率低。因使用地区的不同、温度的差异，请注意油箱的液压油，勿让其性质发生变化，导致机器不能使用。
2． 本机器在正常使用下，请于使用1-2个月后，作大部机件保养，使用一年后，作细部保养。
（1） 大部保养：（为确保安全请关闭电源后进行）
〈1〉 检查油箱油量是否短缺（约油箱八分满）
〈2〉 外观擦拭干净。
〈3〉 发黑及研磨部分上簿油。
（2） 细部保养：（为确保安全请关闭电源后进行）
〈1〉 夹头保养：
A． 固定螺丝拆下。
B． 拉出轴承座及止推轴承。
C． 检查止推轴承及滚针轴承是否磨损，如无磨损重新上油即可，如遇磨损请更换，谢谢！
D． 平时状况排除，如遇夹头过热或冲头铆合不全时请检查止推轴承及滚针轴承，如有磨损，请更换。（止推轴承51202 1只；滚针轴142216 2只）
〈2〉 油缸保养：
A． 将马达取下。
B． 将马达座取下
C． 将微调组取下。
D． 将主轴管固定座（下盖）取下。
E． 将前板取下。
F． 将主轴管固定螺丝M10X30内六角螺丝取下
G． 取下主轴管，检查油封O型圈是否正确及是否磨损，如有磨损请更换：O型圈5.7X75 1条；油封6X67X77/6X75X85 各1条。
3． 平常状况排除：
（1） 液压油外泄-〉油封磨损或上盖螺丝松动。
（2） 压力不变，铆接不全或铆不下去产生内泄-〉活塞环磨损需更换。
（3） 轴承保养：转动时主轴有异声或有阻碍旋转现象，表示轴承已有磨损需更换：轴承6004Z/6206Z 各1只；止推轴承51305 1只。
（4） 油箱保养：液压油更换“68AW”以保持机组正常运行。
（5） 检查完毕后搽拭干净，重新上油，依序重新组装，试车加工。
★ 定期保养是保持机械正常运行，延长机械寿命的第一要素，不得马虎。
四、电器原理图及铆杆尺寸图：
1 铆头旋转方向相反 电源的三相线任意对调两相
2 马达发热，启动不了 马达缺相，查找连线处或接线处是否没有接好
3 铆接表面不光滑 旋铆头内的平面轴承磨损。更换
4 铆接抖动 铆杆过长或铆杆过短或者平面轴承磨损（铆杆长度参照说明书）
5 油缸上下动不了（自动） 时间继电器或继电器损坏。更换
6 油缸上下动不了（手动） 脚踏开关坏掉：将脚踏开关的两根线短路，可以动作则证明其坏掉.电磁阀坏掉：将进出油管对调如果只下来不上去则其坏掉。如果均不是，则活塞油封坏掉，更换其
7 微调螺母处漏油 油缸上盖油封磨损更换之
8 旋铆头上部处漏油 油缸下油封磨损更换之
|
