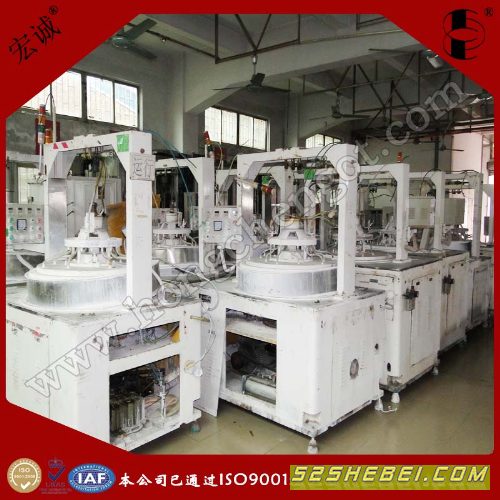

(双面研磨、抛光机) 机器概要
本机器可对玻璃等超薄、脆性材料制作的零件的平面研磨和抛光，同时也适用金属、非金属、薄脆性零件（如阀板、阀片、刚性密封垫、活塞环、石英晶体、玻璃、宝石等）的精密研磨和抛光，因此它在电子、仪器仪表、光学材料等行业里有着广泛的应用。
一、 机器特点
1、 机器采用变频电机驱动，上研盘，下研磨盘，齿圈和太阳轮通过齿轮调节速比；上下研磨盘及齿圈采用新速比设计，使工件在游轮中上、下表面同时得到均匀研磨。
2 、机器采用内齿圈升降方式，其升降由一个抬升电机通过减速箱、凸轮驱动，升降最大行程为25mm，齿圈、太阳轮的高低位置，可在总行程范围内随意停留自锁，以满足改变游轮，啮合高低位置的需要。齿圈，太阳轮升降采用点动操作方式，并设有双重超程限位开关保护，保证了升降过程的平稳、可靠。
3、下研磨盘设置了调节水平的三点支承结构，可对下研磨盘的偏斜进行微调，以提高机器精度。
4、电机采用变频电机且使用变频调速器控制，能在有效设置范围内以任意速度工作，停止、加减速过程平稳，无抖动、无冲击，有效地防止了薄脆性工件的破碎，使不同材质的工件得到理该客户均采用圆柱销结构）。
二、 机器参数
上下研盘(mm) （内径×外径×厚度）
Φ968×φ392×40
被加工件最小厚度 (mm)
0.3
被加工件最大直径(mm)
270mm
安装游星轮个数
6
被加工件平行度精度
0.2u(φ10)
被加工件厚度偏差
0.2u
上研磨盘转速
0-19RPM
下研磨盘转速
0-60RPM
上盘提升气缸行程
450mm
齿圈抬升行程
25mm
主电机
三相 11Kw
砂泵电机
三相370W
内齿圈/太阳轮速比设定范围
0-600
研磨圈数设定范围
0-9999
重量（作用于工件上的力）范围
0-上盘重量＋100千克
气源压力
0.6-0.7Mpa
工作压力
0.45Mpa-0.6Mpa
工作电压
三相 380V
额定功率
约11.5KW
外形尺寸
1700×1300×2600（mm）
设备质量
约2500kg
|
