供应浙江保温夹套式球阀
供应浙江保温夹套式球阀

查看清晰图片
查看其它同类产品

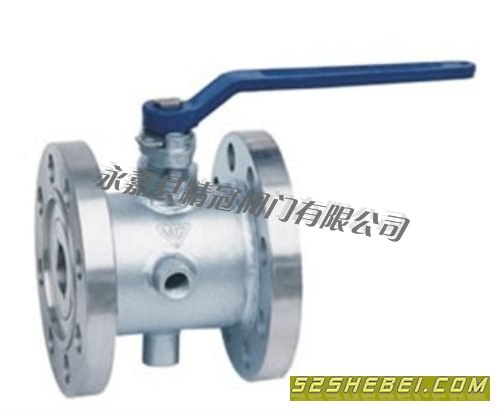

产品名称:供应浙江保温夹套式球阀
产品型号
产品品牌
产品产地
产品单价380
最小起订:1/台
发布日期:2013年06月08日截止日期:2013年12月05日
产品详情
【产品用途】
BQ41F 型 PN16、PN20、PN25 保温夹套式球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

【执行标准】
设计标准:ASME B 16.34、GB/T12224
结构长度:ASME B 16.10、GB/T12221
连接法兰:ASME B 16.5、JB/T 79
试验和检验:JB/T9092、API 598

【性能参数】
型号 BQ41F-16C BQ41F-25C BQ41F-16P BQ41F-25P
工作压力(MPa) 1.6 2.5 1.6 2.5
适用温度(℃) ≤200
适用介质 非腐蚀性介质 腐蚀性介质
材料 阀体、阀盖 碳钢 铬镍钛钢
球体 铬镍钢
阀座 聚四氟乙烯或氧化橡胶 聚四氟乙烯
阀杆 沉淀硬化钢 铬镍钢
主要外形和连接尺寸
公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H W
BQ41F-16C  BQ41F-16P  BQ41F-16R  BQ641F-16C  BQ641F-16P  BQ641F-16R BQ941F-16C  BQ941F-16P  BQ941F-16R
15 108 95 65 45 14 4-14 95 160
20 117 105 75 55 14 4-14 101 160
25 127 115 85 65 14 4-14 106 160
32 140 135 100 78 16 4-18 112 230
40 165 145 110 85 16 4-18 125 230
50 178 160 125 100 16 4-18 135 230
65 191 180 145 120 18 4-18 170 400
80 203 195 160 135 20 8-18 193 400
100 229 215 180 155 20 8-18 265 700
125 356 245 210 185 22 8-18 310 700
150 394 280 240 210 24 8-23 355 1100
200 457 335 295 265 26 12-23 410 1500
252 533 405 355 320 30 12-25 560 1500
