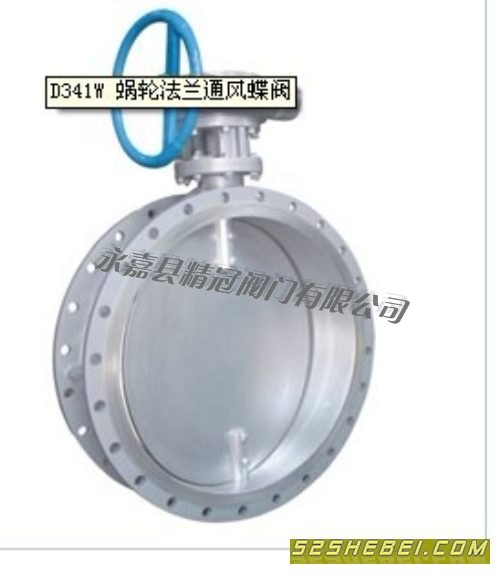

TD941W 电动通风蝶阀—产品概述
TD941W 电动通风蝶阀广泛用于冶金、建材、电国力、矿山、石化等工业管线，对气体介质起控制或调节作用。
TD941W 电动通风蝶阀—产品特点
1、TD941W 电动通风蝶阀采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便；
2、本阀驱动力矩小，启闭灵活，操作方便可靠；
3、本阀代体上设置密封挡圈，密封无可见间隙，泄漏率小；
4、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象；
5、本阀可配备各种驱动装置，如手动装置、电动装置、气动装置、推杆装置等。
6、本阀阀芯可做成双门或百叶式，以满足不同用户的要求。
TD941W 电动通风蝶阀—工作原理
TD941W 电动通风蝶阀通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，从而达到开头或调节目的。
TD941W 电动通风蝶阀—主要性能参数
公称压力（MPa) 0.05
壳体试验压力 0.1
适用温度 450℃;600℃;900℃
适用介质 热风、烟气、燃气
介质流速 ≤50m/s
泄漏 1％
TD941W 电动通风蝶阀—根据介质温度，阀板阀体选用材质表
介质温度 ≤450℃ ≤600℃
阀体材料 锰钢或铬铬钼 铬钼钢、铬镍钛钢
蝶板材料 锰钢或铬铬钼 铬镍钛不锈钢
阀轴材料 铬不锈钢 铬镍钛不锈钢
TD941W 电动通风蝶阀—主要连接尺寸及重量
DN D D1 n-do b L 重量
D41 D341 D941
200 320 280 8-18 16 140 34 42 78
250 375 335 12-18 16 140 38 46 83
300 440 395 12-22 16 170 48 54 93
350 490 445 12-22 16 170 56 64 95
400 540 495 16-22 16 190 73 81 98
450 595 550 16-22 16 190 81 110 140
500 645 600 20-22 16 190 99 128 179
600 755 705 20-26 18 210 127 157 213
700 860 810 24-26 18 210 152 199 267
800 975 920 24-30 18 210 182 229 326
900 1075 1020 24-30 18 250 240 287 385
1000 1175 1120 28-30 18 250 383 430 528
1100 1275 1220 28-30 18 250 620 682
1200 1375 1320 32-30 18 250 765 827
1400 1575 1520 36-30 18 300 1188 1250
1600 1790 1730 40-30 22 300 1393 155
1800 1990 1930 44-30 22 300 1800 1865
2000 2190 2130 48-30 22 300 2130 2190
2100 2300 2240 52-33 22 300 2785
2200 2405 2340 52-33 26 350 3690
2400 2605 2540 56-33 26 350 4720
2600 2805 2740 60-33 26 350 5530
2800 3030 2960 64-36 26 400 6035
3000 3230 3160 68-36 26 400 6280
|
