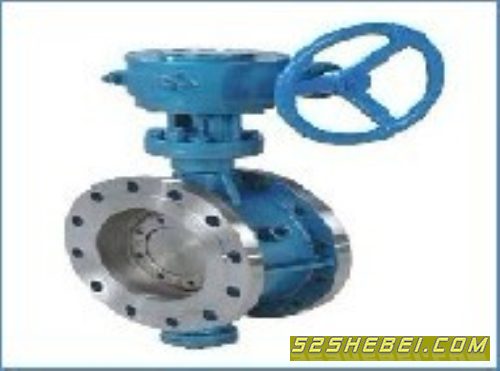

产品名称：多层次硬密封蝶阀
产品型号：
产品品牌：精冠阀门
产品产地：温州
产品单价：360
最小起订：1/台
发布日期：2013年06月08日
截止日期：2014年06月08日
|
|
产品简介:
BD343H也称夹套保温蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套.可防止介质在常温状态下凝固或结晶.保温蝶阀的法兰较普通金属硬密封蝶阀主要用于石油、化工、冶金、制药等各类系统。
主要零部件材料:
零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨
外型结构尺寸:
公称通径DN(mm) 结构长度 外形尺寸 连接尺寸
L H BDD343H BDD643H BDD943H PN0.6MPa
毫米mm 英寸inch 短系列 长系列 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d
50 2 108 150 112 350 180 200 625 250 170 530 250 255 165 125 4-14
65 21/2 112 170 115 370 180 200 625 250 170 530 250 255 185 145 8-18
80 3 114 180 120 380 180 200 645 250 170 565 250 255 200 160 8-18
100 4 127 190 138 420 180 200 675 250 170 600 250 255 235 190 8-22
125 5 140 200 164 460 180 200 715 450 220 640 250 255 270 220 8-26
150 6 140 210 175 555 270 280 800 450 220 705 300 315 300 250 8-26
200 8 152 230 200 760 400 425 850 450 220 775 300 315 375 320 12-30
250 10 165 250 243 830 400 425 925 450 280 945 300 315 450 385 12-33
300 12 178 270 250 895 450 560 1035 650 280 1070 300 315 515 450 16-33
350 14 190 290 280 950 450 560 1070 650 280 1140 300 315 580 510 16-36
400 16 216 310 305 1190 535 580 1190 650 280 1210 300 315 660 585 16-39
450 18 222 330 350 1255 535 580 - - - 1335 575 714 685 610 20-39
500 20 229 350 380 1305 535 580 - - - 1415 575 714 755 670 20-42
|
