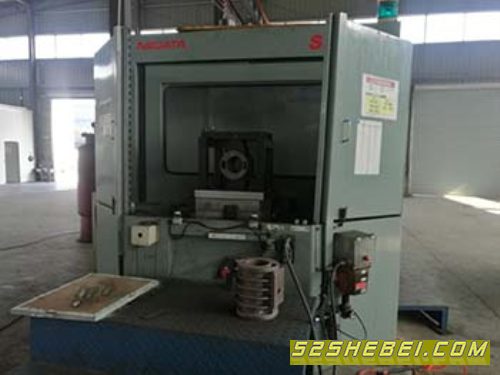

产品名称：供：日本新泻500卧式加工中心
产品型号：500
产品品牌：日本新泻
产品产地：日本
产品单价：1
最小起订：1/台
发布日期：2018年05月02日
截止日期：2019年05月02日
|
|
供：日本新泻500卧式加工中心，工作台500*500，48把刀，BT50刀柄，FANUC系统，设备在位精度好。18013583868
卧式加工中心机床X、Y、Z进给传动三个方向均采用高刚性的滚珠丝杠副，联轴器采用意大利席特公司无间隙联轴器，保证无隙传动，同时其良好的刚性与优化的减振性能，极大的改善了传动系统的动态刚性，由伺服电机直接驱动进给，惯量小，扭矩大。
床身采用底座式结构，刚性好，立柱采用框架型箱体结构，床身与立柱导轨采用有限源分析法设计，具有良好的抗扭、抗弯作用，保证足够的刚性，运动平稳性。X、Y、Z三个方向采用中频淬火、磨削，硬度可达到HRC48-52，提高了耐磨性和动态性能。
五，卧式加工中心.底座结构:卧式加工中心机床底座采用了方箱封闭形结构，采用薄壁多筋布置，截面形式为稳定性好的对称结构。采用宽矩形导轨支承，窄导轨导向，提高了机床的刚性和稳定性。
机床导轨布置在底座两边，导向在中间，这种布局有利于提高Z向的运动精度和结触刚性。底座导轨采用中频淬火（HRC48～52）后圆周磨削工艺，保证了导轨的精度和较长的寿命。
六，.卧式加工中心立柱结构立柱是主轴箱的支承部件。即要承受各个方向的力。又要承受有关的颠覆力矩。因此，立柱采用双柱封闭框架式结构。空腔内设置有较高的纵向和横向环形筋。立柱采用矩形导轨，为了保证导轨的精度和提高耐磨性，采用单侧导向，导向比较大，同时采用了与底座加大结合的技术，具有良好的抗扭、抗弯性。导轨采用中频淬火（HRC48～52）后圆周磨削工艺滑鞍为了提高接触性和精度，滑鞍采用宽接触窄导向的矩形导轨，底座导轨淬火磨削，滑鞍粘贴塑料导轨板，其磨擦系数小运动精度高。导轨寿命长，吸振性好、刚性好。保证了机床在X方向运动中具有较高的重复定位精度。
㈣、分度工作台由一个伺服电机驱动，通过联轴器及蜗杆、蜗轮减速来实现工作台的分度，工作台的上升与下降通过油缸实现，工作台的定位由鼠牙盘来完成。卧式加工中心刀库结构
卧式加工中心机床刀库采用台湾刀库凸轮机械手，性能可靠，换刀时间短。
|
