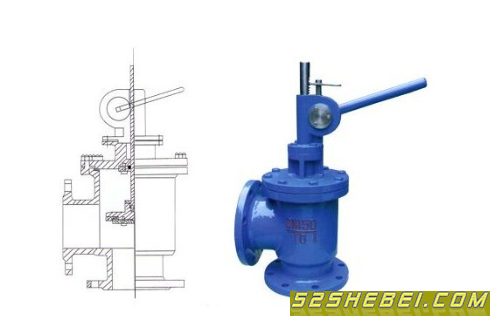

产品名称：排泥阀
产品型号：
产品品牌：精冠阀门
产品产地：温州
产品单价：400
最小起订：1/台
发布日期：2013年06月08日
截止日期：2014年06月08日
|
|
简介
排泥阀又名盖阀，常用于城市水厂、 污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构，内部的 尼龙强化橡胶隔膜，可供长期使用排泥阀。
材料及尺寸
零件名称 阀座 阀瓣 阀杆 缸体 活塞板 活塞皮碗
材料牌号 HT200 HT200 不锈钢 HT200 HT200 耐磨丁晴橡胶
公称通径 D D1 H H1 Z-φd 进液管连接
100 215 180 450 110 8-18 1/2”
150 280 240 490 110 8-23 1/2”
200 335 295 530 110 8-23 1/2”
250 390 350 570 110 12-23 1/2”
300 440 400 610 140 12-23 3/4”
400 565 515 710 140 16-25 1”
500 670 620 810 160 20-25 1”
结构特点
排泥阀一般有以下结构特点：
阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。
膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。排泥阀由液压缸和角式截止阀组合而成， 液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。
安装须知 故障及排除方法
故障现象 检查内容 处理方法
阀门不能正常启闭 1、电磁换向阀的输入电压是否正常。 按说明书要求输入电压
2、接插是否完好，接管有无泄漏，管路是否接错。 纠正接管泄漏问题按说明书要求接好管路
3、密封件有无破损，驱动压力是否正常 更换密封件，调试压力
排泥阀的安装应考虑有排除管内沉积物及检修时放空污物的场所，排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。
因排泥阀的支管可能在主管的左侧排放也可能在主管的右侧排放，所以，在为用户签定加工排泥阀的合同时，要特别注意排放方向，即主管道承口的朝向。
|
