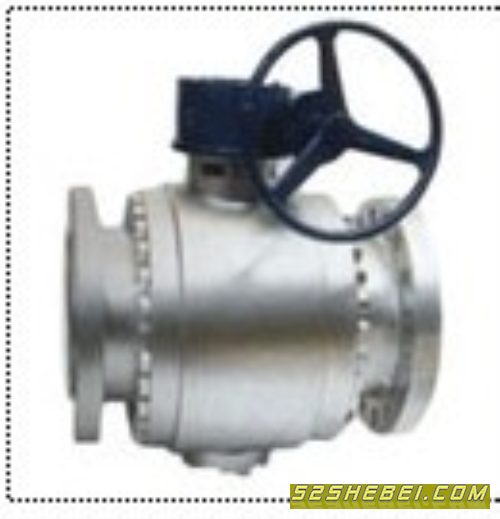

产品名称：美标球阀
产品型号：
产品品牌：精冠阀门
产品产地：温州
产品单价：280
最小起订：1/台
发布日期：2013年06月08日
截止日期：2014年06月08日
|
|
美标球阀特点
1、产品设计，制造符合美国国家标准ANSI B16.34，美国石油学会标准API 608、API6D要求。
2、所有阀门中流体阻力最小。
3、开阀速度快，只旋90°即可完成开关。
4、阀座材料采用聚四氟乙烯或增强四氟乙烯、摩擦系数小密封可靠启闭轻松。
5、球体在阀座之间的运动带有擦拭作用，故可适用带悬浮颗粒的介质。
6、阀杆带有上密封，并采用倒装式结构，可防止在介质压力作用下冲击阀杆。
7、根据用户需要设有防静电，耐火和防止误操作的锁定机构。
8、根据开闭力的需要球体可为浮动球或固定球。固定球球阀其阀座是浮动的，依靠介质压力在阀座上产生的活塞效应实现密封，减轻了开闭力。
标准 STD (防火、防静电)
类型 设计与制造 结构长度 法兰尺寸 压力-温度 试验 -检验
对分式法兰球阀
固定式法兰球阀 BS5351 API6D ASME B16.10 ASME B16.5 ASME B16.34 API598
API6D
压力试验
公称压力 PN(1b) 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
主要零件材料
壳体 ASTM A216 WCB ASTM A351 CF8 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
球、阀杆 F6a F304 F316 F304 F316 F304L F316 F316L
密封圈 Reinforced PTFE(-29℃-180℃)
备注： (1)若选用PPL阀座，适用温度不超过300℃，代号“F”变成“Fs。例如：Q41Fs。
(2)要求防火结构，设计标准参照APl607。
(3)要求设计为防静电结构。
压力级 公称通径 法兰 对焊 手动 蜗轮 气动、液动 电动
mm in L L1 M MO B B0 型号 P P1 P2 P3 型号 H H1 H0 型号
150
(PN20) 50 2 178 216 107 230 - - - 340 209 426 257 AG13 472 377 190 Q60-1
65 21/2 191 241 142 400 - - - 370 239 426 257 AG13 486 391 190 Q60-1
80 3 203 283 152 400 - - - 389 258 490 257 AG13 579 484 190 Q60-1
100 4 229 305 178 650 - - - 594 337 523 287 AG13 595 500 190 Q60-1
125 5 356 381 252 1050 - - - 646 437 378 378 AW17 650 500 400 Q120-1
150 6 394 457 272 1050 292 400 A 646 437 378 378 AW17 739 589 400 Q120-1
200 8 457 521 342 1410 398 600 B 781 537 530 530 AW20 799 649 400 Q120-1
300
(PN50) 50 2 216 216 107 230 - - - 340 209 426 257 AG13 472 377 190 Q60-1
65 21/2 241 241 142 400 - - - 379 248 426 257 AG13 486 391 190 Q60-1
80 3 283 283 152 400 - - - 452 295 490 257 AG13 579 484 190 Q60-1
100 4 305 305 178 650 - - - 594 375 523 287 AG13 595 500 190 Q60-1
125 5 381 381 252 1050 - - - 646 437 378 378 AW17 650 500 400 Q120-1
150 6 403 403 272 1050 292 400 A 744 500 378 378 AW17 739 589 400 Q120-1
200 8 502 521 342 1410 398 600 B 920 615 530 530 AW20 799 649 400 Q120-1
600
(PN110) 50 2 292 292 167 400 - - - 340 209 426 257 AG13 472 377 400 0120-1
65 21/2 330 330 180 650 - - - 379 248 426 257 AG13 599 449 400 Q120-1
80 3 356 356 198 650 292 400 A 452 295 490 257 AG13 599 449 400 Q120-1
100 4 432 432 198 1050 398 600 B 594 375 378 378 AW17 632 472 400 Q120-1
150 6 559 559 - - 400 800 C 650 425 378 378 AW17 650 430 400 Q250-1
200 8 660 660 - - 430 800 C 680 485 530 530 AW20 710 490 400 Q250-1
|
