产品名称：转让：德国125数控镗铣床
产品型号：125
产品品牌：德国125
产品产地：德国
产品单价：1
最小起订：1/台
发布日期：2018年05月02日
截止日期：2019年05月02日
|
|

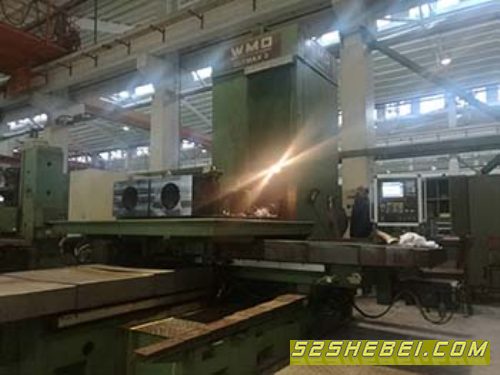

转让：德国125数控镗铣床，主轴直径125mm，主轴伸出700mm，工作台1200*1400mm，西门子840D系统，全闭环18913509696
数控落地型镗铣床的机械精度有X轴、Y轴的直线度和平行度，Z轴、W轴的直线度，Y轴的扭曲度，Y轴相对于XOZ平面的垂直度，Z轴、W轴相对于XOY面的垂直度。具体的表现为水平导轨的直线度和平行度；立柱导轨的直线度和平行度；滑枕和镗杆的运动直线度和垂直度。
一、镗铣床水平导轨的精度检测和调试方法
水平导轨的精度包括两导轨的直线度和平行度两项精度。
1、镗铣床水平导轨直线度的检测方法
机床同一轴向的的导轨分为基准导轨和非基准导轨，通常先对基准导轨（有镶条和静压）进行检测和调试，然后以基准导轨为标准对非基准导轨进行检测和调试。水平导轨直线度的检测方法分两步进行，分别检测导轨在水平面内和竖直面内的直线度。在水平面内的直线度用钢丝、显微镜进行检测，
2。具体的方法为牵一根钢丝固定在被测导轨的两端，用显微镜以同一
镗铣床标准给钢丝的两端对零，然后以导轨的基准面为导向面移动显微镜，在每个侧顶处测量并记录导轨导向面偏移钢丝的相对距离。如此反复测量两三次，每一次测量完毕根据数据作图，这样就可以根据图形分析出导轨在水平面内的直线度。
4镗铣床检测水平导轨在水平面内的直线度,镗铣床
水平导轨在竖直面内的直线度检测用框式水平仪，如果导轨过长可用平尺加长框式水平仪的检测面长度。首先确定检测的起始点，每一次沿同一方向测量（这样可以消除水平仪和平尺带来的误差），如图所示。在相邻的两个垫铁之间测量并记录数据，然后根据数据作图，这样就可以根据图形分析出导轨在竖直面内的直线度。
|
