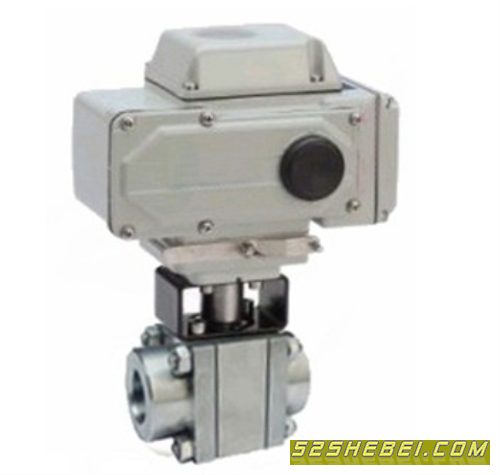

产品名称：电动高压球阀
产品型号：
产品品牌：精冠阀门
产品产地：温州
产品单价：420
最小起订：1/台
发布日期：2013年06月08日
截止日期：2014年06月08日
|
|
Q911N电动高压球阀主要零件材料 ： (单位:mm)
零件名称 阀体 球体 阀杆 密封圈
Q11N-100C
Q11N-160C
Q11N-320C 35/45 1Cr18 1Cr18Ni9Ti 尼龙
Q11N-100P
Q11N-160P
Q11N-320P 304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
Q11N-100R
Q11N-160R
Q11N-320R 316/1Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti
Q911N电动高压球阀美标主要尺寸 ： 600Lb 900Lb (单位:mm )
采用：ASME、B16.11-1991标准
口径 d L L1 H W D L3
流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度
NPT3/8" 10 100 60 62 150 1280 10
NPT1/2" 14 100 60 65 150 21.85 10
NPT3/4" 19 140 80 74 180 27.30 13
NPT1" 24 140 80 80 180 34.05 13
NPT11/4" 31 160 90 95 255 42.80 13
NPT11/2" 39 180 100 98 255 48.80 13
NPT2" 48 200 110 108 255 61.35 16
NPT21/2" 63 - - - - 74.20 16
NPT3" 78 - - - - 90.15 16
NPT4" 98 - - - - 115.80 19
Q911N电动高压球阀国标主要尺寸： (单位:mm )
公称通径 Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹 尺寸(mm) 管螺纹 尺寸(mm)
d L H W E H W SW L
6 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 1 1 /4 25 120 64.5 146 60 1 1 /4 115 300 70 120
40 1 1 /2 32 130 76 254 65 1 1 /2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 100 150
|
