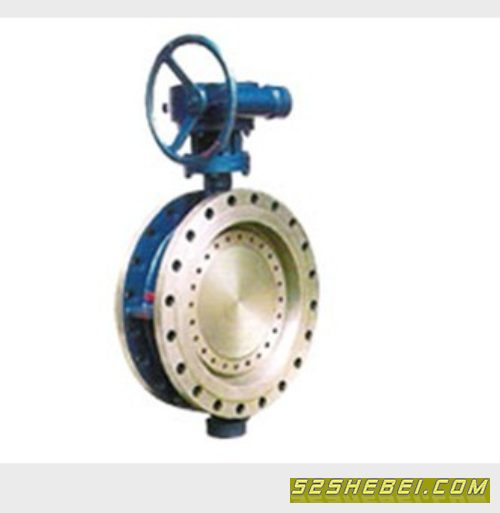

产品名称：三偏心多层次金属硬密封蝶阀
产品型号：
产品品牌：精冠阀门
产品产地：温州
产品单价：380
最小起订：1/台
发布日期：2013年06月08日
截止日期：2014年06月08日
|
|
三偏心多层次金属硬密封蝶阀结构特征
第一个偏心：轴偏离密封面中心线
第二个偏心：轴偏离管路及 阀门中心线
第三个偏心：其独特的偏心阀座斜锥角与管路中心的夹角，这样，使得阀座与密封圈在阀门整个开关过程中完全脱离。这种结构既利用了凸轮效应，又完全消除了摩擦，去除了磨损和泄漏的可能。
零泄漏：公司生产的三偏心蝶阀，依靠安装在蝶板上的复合不锈钢密封圈来实现真正的零泄漏。
零泄漏是通过蝶板上密封圈的弹性来实现的。该密封圈的总结性是通过其径向的压缩和柔动产生的。密封圈与阀座接触面为斜锥面。密封圈与阀座之间的接触角产生轻微的“楔式效应”，使密封圈发生柔动和径向压缩。正由于阀座与密封圈之间均匀接触以及密封圈的柔性，使得加载在阀座上的载荷均匀，从而用最小的扭矩实现最严密的切断。扭矩产生的弹性使得阀门严密关断，而与介质流向或介质压力无关。
三偏心多层次金属硬密封蝶阀–技术性能规范
设计标准 GB/T12238 API609
压力温度等级 GB/T12224 API609、ASME B 16.34
结构长度 GB/T12221 API609、ISO5752、ASME B 16.10
法兰型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47
检验与试验 GB/T9092、GB/T13927 API598
公称压力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600
试验压力 壳体试验 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0
高压密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03
低压密封 0.6
适用温度 -46℃～500℃（不同的工况温度选用不同的材质）
适用介质 水、油、气及各类腐蚀性（不同的介质选用不同的材质
|
