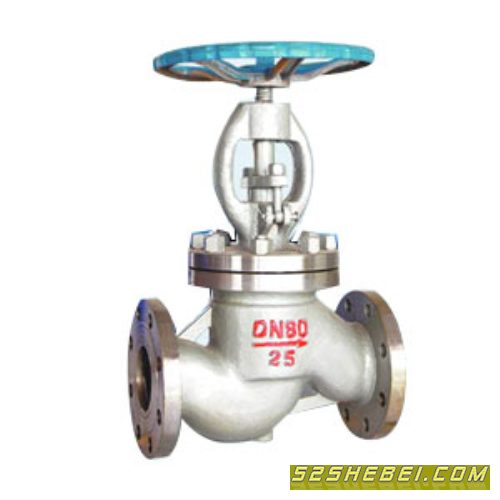

产品名称：截止阀
产品型号：
产品品牌：精冠阀门
产品产地：温州
产品单价：350
最小起订：1/台
发布日期：2013年06月08日
截止日期：2014年06月08日
|
|
截止阀的结构形式：
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
截止阀的安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
截止阀的主要标准：
1、GB/T 12233-2006《通用阀门 铁质截止阀与 升降式止回阀
2、GB/T 12235-2007《通用阀门 法兰连接钢制截止阀与升降止回阀》
3、JB/T53174-94《截止阀 产品质量分等》
4、JB/T53165-92《高压平衡截止阀》
5、GB/T 587-2008《船用法兰青铜截止阀》
6、GB/T 590-2008《船用法兰铸铁截止阀》
7、GB/T 8464-2008《铁制和铜制螺纹连接阀门》
8、GB8465.2-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制截止阀》
截止阀相关知识
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程 成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。 其选用原则是： 1、高温、高压介质的 管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型阀门可选用 针阀 、仪表阀、取样阀、压力计阀等。 4、有流量调节或压力调节，但对调节 精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。 5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式 节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、 平衡阀或 柱塞阀，如公称通经小于150mm的管路上。 最明显的优点是： 在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。 公称压力或 压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN10～500、NPS 1/2 ～36" 连接方式：法兰、对焊、螺纹等适用温度：-196℃～700℃ 驱动方式：、气动、电动、液动、气液联动、阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
截止阀的操作
对于截止阀，不但要会安装和维护，而且还要会操作。
启闭截止阀，用力应该平稳，不可冲击。某些冲击启闭的高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能等同。
当截止阀全开后，应将手轮倒转少许，使螺纹之间严紧，以免松动损伤。
管路初用时，内部脏物较多，可将截止阀微启，利用介质的高速流动，将其冲走，然后轻轻关闭（不能快闭、猛闭，以防残留杂质夹伤密封面），再次开启，如此重复多次，冲净脏物，再投入正常工作。
常开截止阀，密封面上可能粘有脏物，关闭时也要用上述方法将其冲刷干净，然后正式关严。
如手轮、手柄损坏或丢失，应立即配齐，不可用活络板手代替，以免损坏阀杆四方，启闭不灵，以致在生产中发生事故。
某些介质，在截止阀关闭后冷却，使阀件收缩，操作人员就应于适当时间再关闭一次，让密封面不留细缝，否则，介质从细缝高速流过，很容易冲蚀密封面。
操作时，如发现操作过于费劲，应分析原因。若填料太紧，可适当放松，如阀杆歪斜，应通知人员修理。有的截止阀，在关闭状态时，关闭件受热膨胀，造成开启困难；如必须在此时开启，可将阀盖螺纹拧松半圈至一圈，消除阀杆应力，然后板动手轮。
优点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
止阀的安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
截止阀的主要标准
1、GB/T 12233-2006《通用阀门 铁质截止阀与升降式止回阀》 2、GB/T 12235-2007《通用阀门 法兰连接钢制截止阀与升降止回阀》 3、JB/T53174-94《截止阀 产品质量分等》 4、JB/T53165-92《高压平衡截止阀》 5、GB/T 587-2008《船用法兰青铜截止阀》 6、GB/T 590-2008《船用法兰铸铁截止阀》 7、GB/T 8464-2008《铁制和铜制螺纹连接阀门》 8、GB8465.2-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸 铁制截止阀》
|
