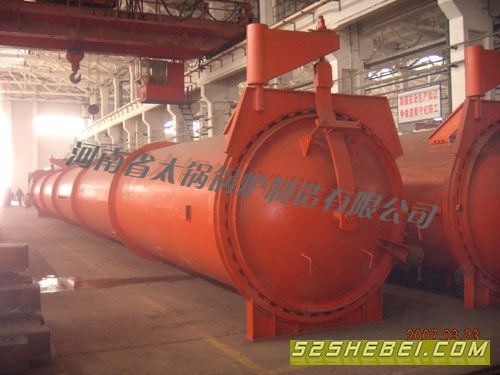

产品名称：蒸压釜
产品型号：2*21米 2.5*36米
产品品牌：太康锅炉
产品产地：太康
产品单价：186000
最小起订：1/台
发布日期：2013年01月09日
截止日期：2014年01月09日
|
|
蒸压釜又称蒸养釜,是对加气混凝士、灰砂砖、煤灰砖进行蒸养的大型压力容器，在釜内完成Cao—Si02—H2O的水热反应。同时也广泛用于其它需压力蒸养生产工艺过程的生产项目。如高强石膏、保温材料、橡胶制品、高强玻璃、水泥管桩以及木材、医药、化工等行业。本公司还可根据用户要求设计制造各种形式的压力釜，以满足用户多种用途的需要。本釜为钢制卧式筒型装置，釜盖采用整块16MnR钢板压制而成。釜盖法兰，釜体法兰采用16Mn整体锻造加工而成。受压部件焊接缝均按相关标准进行了热处理和严格的无损检测。 蒸压釜为大型压力容器设备，用于灰砂砖、粉煤灰砖、加气混凝土砌块、新型轻质墙体材料，混凝土管桩等建筑制品的蒸压养护。目前蒸压釜/蒸养釜除应用于硅酸盐建筑制品外，还应用于化工、医药、橡胶、木材、石膏、玻璃、保温材料、纺工、军工等领域的制品蒸养。
一、简介
蒸压釜是用途十分广泛的一种体积庞大、重量较大的大型压力容器。它是制造灰砂砖等硅酸盐建筑制品的主要设备，同时，也广泛用于橡胶硫化、重金属冶炼、耐火砖浸油渗碳、复合玻璃蒸养、木材干燥和防腐处理、化纤产品高压处理、食品罐头高温高压处理、纸浆蒸煮、电缆硫化以及航空航天工业等。燕压釜的工作压力虽然不高(一般小于1．3MPa)，但由于容积大(一般超过45m3)，因而压力和容积的乘积大，一旦发生事故，将释放很大的能量，造成的危害较大，因此其安全使用问题应引起则1的高度重视。本章主要介绍用于硅酸盐建筑制品蒸压釜的基本知识和安全生产要求。用于硅酸盐建筑制品蒸压釜的规格大部分为直径中1650m系列、tP2000nlm系列和中2850跚1系列，快开门式结构(多为双门贯通式)，开门方式均为手动、侧开门，设计压力一般小于1．6MPa。蒸压釜的安全管理必须执行国家质量技术监督局颁发的《压力容器安全技术监察规程》和国家建材工业局制定的《硅酸盐制品蒸压釜安全生产规程》，以及有关的标准、规程、规定。
二、蒸压釜的主要部件
各行业的蒸压釜的结构大致相同，但也存在不同程度的区别。用于建筑材料有以—下主要部件。
(一)釜体装置
釜体装置主要由筒体和釜体法兰焊接而成，是主要受压元件，法兰内圆周上均布若干个与釜盖法兰相啮合的牙齿；釜体底部铺没供蒸养小车行走的轨道，外侧布置若干个用于进汽、排汽、排水以及安装仪表、阀门的管座和接管。如图10—1所示。
由于蒸压釜工作介质多采用饱和蒸汽，所以为了尽量减少釜体不均匀受热而产生的变形，对于较K的蒸压釜不宜采用集中进汽方式，而应该在釜内沿釜长度方向设置蒸汽分配管，蒸汽从进汽口进人后沿分配管分配到釜内各处，使整个釜体均匀受热。蒸压釜在升压时，釜体底部有冷凝水，底部温度比上部温度低。在不影响操作和小车行走等因素时，分配管尽量靠近釜体底部。
蒸压釜内蒸养车用钢轨与釜体应采用活动连接方式。因为蒸压釜进汽加压受热后膨胀，排汽降压冷却后收缩，釜体与钢轨的膨胀率和收缩率均不相等，若采用直接焊接，将会在釜体与轨道焊接处产生较高应力，导致裂纹，发生事故，国外曾有此类事故发生。
(二)釜盖装置
釜盖装置主要由釜盖法兰和封头焊接而成，是主要受压元件。通过吊柄和销轴悬吊于摆动装置的拉杆上。釜盖既能随摆动装置一起摆动，也可绕自己中心轴自由转动。釜盖法兰外圆周上的牙齿与釜体法兰上的牙齿相啮合，起开、关蒸压釜作用。
(三)摆动装置
摆动装置由主轴、悬臂梁、支承板等组成，起悬吊和摆动釜盖装置的作用。
(四)手摇减速器
摇减速器固定于釜体法兰侧面，通过伞齿轴与釜盖法兰上的伞齿板啮合，带动釜盖绕其中心轴回转，使釜体法兰和釜盖法兰上牙齿啮合或脱开。
(五)支座
支座用于支承釜体。每个蒸压釜有一个固定支座和若干个活动支座。一般蒸压釜简体比较长，固定支座设在简体中部，其余两边均为活动支座。这是因为蒸压釜受热后，釜体在长度方向膨胀量较大，为了保证蒸压釜的自由膨胀，减少附加应力，只允许有一个固定支座，其余均为活动支座，可随釜体在膨胀方向移动。
如果蒸压釜只有两个支座，一般采用靠近釜门的支座固定，另一个为活动支座。固定支座直接用地脚螺栓固定在基础上。活动支座的支座架与用地脚螺栓固定在基础上的底板间有2—3个滚柱，使支座架能随釜体移动自如。支承釜体法兰的活动支座的支承圆弧板应与釜体法兰间断焊接。
(六)保温层
保温层由保温材料、骨架和护板等组成，防止蒸压釜使用中的热量散失和改善劳动条件。
(七)安全装置
蒸压釜的安全附件有安全阀、压力表、温度计、釜盖开启关闭的安全联锁装置、阻汽排。
【 蒸压釜配置清单 】
河南省太锅锅炉制造有限公司 蒸压釜配置清单 第 1 页
共 1页
序号 图 号 或 型 号 产 品 名 称 产 地 质 保 数 量
一 锅 炉 主 机
1 YXB5210-0-0 蒸压釜主机 本 厂 终身保修 1
二 阀 门 仪 表 及 安 全 附 件
1 Y-150 压力表 郑 州 一年更换 2
2 X14W-1.6T 压力表三通旋塞 郑 州 一年更换 2
3 GGT12.01 压力表存水弯管 郑 州 一年更换 2
4 A48H-1.6C 全启弹簧安全阀 郑 州 一年更换 1
5 J44H-1.6C 截止阀 郑 州 一年更换 1
6 J41H-1.6C 截止阀 郑 州 一年更换 1
7 P41H-1.6C 排污阀 郑 州 一年更换 1
8 X49X-25-350 双金属温度计 郑 州 一年更换 1
9 J41H-1.6C 截止阀 郑 州 一年更换 1
10 J41H-1.6C 截止阀 郑 州 一年更换 3
11 GB5780-86 螺 栓 江 苏 一年更换 12
12 GB5780-86 螺 母 江 苏 一年更换 12
13 标准配置 衬 垫 河 北 一年更换 1
14 YXB5210-1-0 自动安全连锁保护装置 郑 州 一年更换 1
15 Φ273 滑动轮轴 郑 州 一年更换 1
16 标准配置 拉簧、翘班 上 海 一年更换 8
三 供 用 户 图 样 技 术 文 件 清 单
1 国家标准 产品发货清单 1
2 国家标准 使用说明书 1
3 国家标准 锅炉技术总图、本体图、阀门仪表布置图、地基图 1
1、产品报价含辅机。监督电话： 13526651988 http://www.tkboiler.com.
2、以上配置可根据客户特殊要求更改，须在我公司工程师指导下进行。
3、我公司辅机配件最高配置，如有变动不另行通知，以签订合同发货清单为准。
【 蒸压釜技术参数 】
规 格(m) 1.65×21 2×21 2.5×24 2.85×26 3×23
设计压力(MPa) 1.1/1.4 1.4 1.4/1.6 1.6 1.6
设计温度(℃) 187/195 195 195/204 204 204
最高工作压力(MPa) 1.0/1.3 1.3 1.3/1.5 1.5 1.5
釜内轨距(mm) 600 600 800 600 915
容器类别 一类 一类 一/二类 二类 二 |
