【特長?用途】

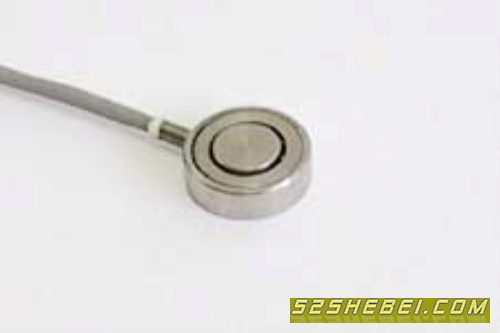

?外径φ15／厚さ5mm、オールステンレス製 超小形＆低容量
?Φ8 のフラット面にて負荷受感が可能（均等荷重時）
?容量：20 N,50 N,100 N
?用途：シート体圧分布?指圧感覚測定...
形式?外観寸法
形式名と定格容量?固有振動数?質量（単位：mm）
形式名 定格容量 固有振動数 質量
MRS-20N 20 N 9.5 kHz 5 g
MRS-50N 50 N 19.0 kHz 5 g
MRS-100N 100 N 32.0 kHz 5 g
?※質量はケーブルを含みません。
仕様?規格
許容過負荷 120 ％RC
定格出力 1 mV/V±20 ％
直線性 2 ％RO
ヒステリシス 2 ％RO
繰り返し性 1 ％RO
推奨印加電圧 2 V 以内
許容印加電圧 3 V
入力抵抗 120 Ω
出力抵抗 120 Ω
温度補償範囲 0～60 ℃
許容温度範囲 -10～80 ℃
零点の温度影響 0.2 ％RO/℃
出力の温度影響 0.03 ％/℃
ケーブル Φ2 mm-4芯シールドケーブル3 ｍ、先端むき出し
※ケーブルについて：
本ロードセルには可とう性に優れた極細横巻シールドケーブルを採用しておりますが、極細ケーブルの断線を避けるためセンサーが動く部位に装着する場合は中継端子を介してロボットケーブル等への接続を推奨いたします。尚、ロードセルの直出しケーブルは3 ｍとなっておりますが、ケーブル長さを変更してご使用いただいても特に問題ありません。
