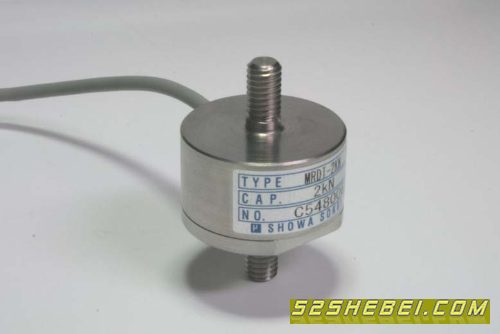

"MRDT"／引張用?超小形ロードセル
【特長?用途】
?引張用?超小形ロードセル
?広範囲な定格容量（50 N～2 kN）
?ローコスト
?引張?圧縮の利用が可能
?精度クラス：1 ％
?耐振?防水?溶接タイプも特注品として製作可能
形式?外観寸法
※1 H面には機械的接触のないこと（0.5～1 mm程度のギャップが必要）
形式名と定格容量?寸法?固有振動数?質量（単位：mm）
形式名 定格容量 A B C D E F G 固有周波数 質 量
MRDT-50N 50 N 24 15 10 7 M3*0.5 2.0 2.4 17 kHz 11 ｇ
MRDT-100N 100 N 31 20 15 8 Ｍ4*0.7 25 3 21 kHz 30 g
MRDT-200N 200 N 31 20 15 8 M4*0.7 25 3 35 kHz 30 g
MRDT-500N 500 N 31 20 15 8 M4*0.7 25 3 21 kHz 30 g
MRDT-1KN 1 kN 31 20 15 8 M4*0.7 25 3 25 kHz 30 g
MRDT-2KN 2 kN 41 28 17 12 M6*1 33 3 41 kHz 74 g
?※質量はケーブルを含みません。
仕様?規格
許容過負荷 120 ％RC
定格出力 1 mV/V±20 ％
直線性 1 ％RO
ヒステリシス 1 ％RO
繰り返し性 0.5 ％RO
推奨印加電圧 4 V 以内
許容印加電圧 6 V
入力抵抗 390 Ω
出力抵抗 390 Ω
温度補償範囲 0～60 ℃
許容温度範囲 -10～60 ℃
零点の温度影響 0.2 ％RO/℃
出力の温度影響 0.1 ％/℃
ケーブル Φ2 mm-4芯シールド3 ｍ、先端むき出し（10 N～50 N）
Φ2.4 mm-4芯シールド3 ｍ、先端むき出し（100 N～2 kN）
※ケーブルについて：
本ロードセルには可とう性に優れた極細横巻シールドケーブルを採用しておりますが、極細ケーブルの断線を避けるためセンサーが動く部位に装着する場合は中継端子を介してロボットケーブル等への接続を推奨いたします。尚、ロードセルの直出しケーブルは３ ｍとなっておりますが、ケーブル長さを変更してご使用いただいても特に問題はありません。
